Siderurgia · Açailândia/MA · painéis elétricos
Engenharia, fabricação, montagem e testes do painel de PLC e dos conjuntos de CCM e distribuição da planta de briquetes da Aço Verde do Brasil, com documentação elétrica e integração entre potência e automação.
O desafio
Uma planta de briquetes reúne acionamentos, circuitos de distribuição e sinais de automação que precisam funcionar como um único sistema. O projeto exigia compatibilizar requisitos de potência, comando e controle em painéis robustos, identificados e preparados para integração com os equipamentos da planta.
Da engenharia à fabricação
A SEABRA assumiu o desenvolvimento dos projetos e listas, a fabricação mecânica, os barramentos, a montagem e os testes elétricos. O escopo foi dividido entre o painel de PLC e os conjuntos de CCM e distribuição, mantendo uma documentação comum para interfaces, proteções, circuitos auxiliares e identificação.
- diagramas elétricos e construtivos dos painéis;
- listas de materiais e conferência dos componentes;
- chaparia, barramentos e acessórios de montagem;
- circuitos de potência em 440 Vca e auxiliares em 220 Vca;
- alimentação e distribuição em 24 Vcc para automação;
- montagem, identificação, inspeção e testes elétricos.
Integração entre potência e automação

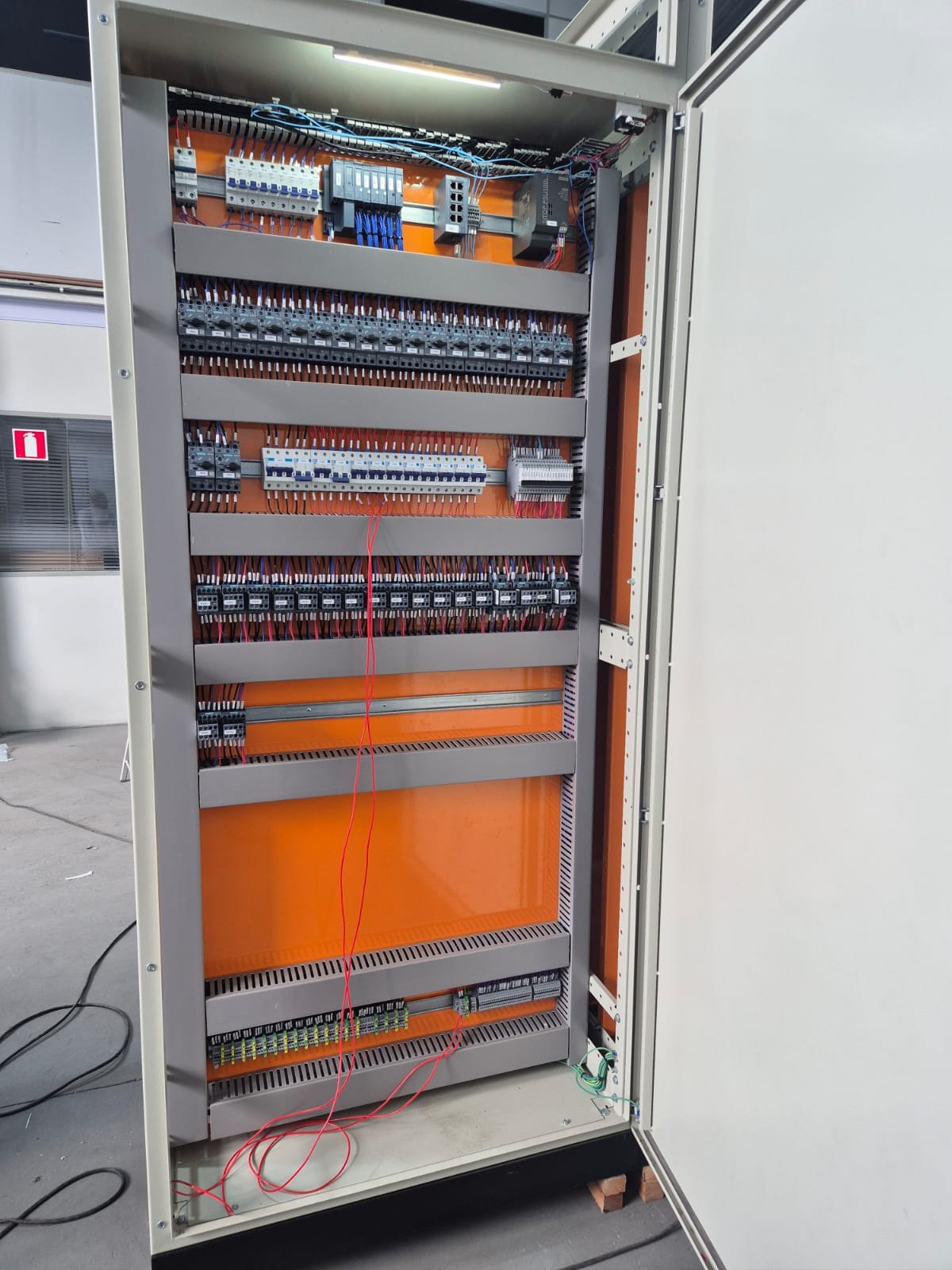

O painel de PLC concentra as interfaces de controle, enquanto o CCM e o quadro de distribuição organizam acionamentos e alimentações da planta. Essa separação funcional facilita a manutenção, a localização de falhas e a expansão futura, desde que todos os documentos e referências de bornes permaneçam coordenados.
Qualidade documentada
A rastreabilidade do projeto inclui propostas técnicas, listas finais, diagramas e registros de fabricação. O case é apresentado dentro do limite comprovado: engenharia, fabricação, montagem e testes dos painéis, sem atribuir à SEABRA serviços de instalação em campo que não estejam documentados no mesmo escopo.
O resultado técnico
A documentação e os registros do projeto mostram conjuntos elétricos projetados e testados para integrar potência, comando e automação da planta de briquetes. A padronização de componentes, identificação e documentação oferece uma base mais segura para instalação, comissionamento e manutenção.
Competências aplicadas
Projeto elétrico industrial · fabricação de painéis · CCM · quadro de distribuição · painel de PLC · barramentos · identificação · testes elétricos · documentação final.
