Saneamento · São Luís, MA · Telemetria e telecomando
Arquitetura de supervisão para sistemas de água e esgoto da CAEMA
A SEABRA participou do desenvolvimento e da implantação de uma arquitetura de telemetria e telecomando para unidades operacionais da CAEMA em São Luís, reunindo engenharia de painéis, PLCs, comunicação, instrumentação e supervisão central e local.
O desafio de integrar unidades distribuídas
O abastecimento de água e o esgotamento sanitário dependem de estações geograficamente dispersas, com equipamentos, medições e condições operacionais diferentes. O projeto precisava levar informações de campo aos centros de controle e permitir comando remoto conforme as permissões e intertravamentos de cada unidade.
O objeto técnico documentado abrange estações elevatórias de água bruta e tratada, reservatórios, poços, macromedidores, elevatórias de esgoto e estações de tratamento. A solução também contempla treinamento e documentação de engenharia para apoiar operação e manutenção.
Campo e painéis
- PLCs, painéis de automação e interfaces locais.
- Instrumentação para níveis, pressões, vazões e grandezas elétricas.
- Sinais de estado, modo, defeito e corrente de bombas.
Comunicação
- Integração de unidades remotas à arquitetura de telemetria.
- Transporte de comandos, estados e variáveis de processo.
- Organização da rede para supervisão central e operação local.
Supervisão
- Centro de Controle Operacional e supervisórios locais.
- Visualização de alarmes, tendências e eventos.
- Relatórios para análise técnica e acompanhamento da operação.
O que a engenharia permite acompanhar
| Reservatórios e poços | Nível, pressão, vazão, disponibilidade e estados operacionais. |
|---|---|
| Bombas | Ligada/desligada, modo local ou remoto, defeito, corrente elétrica e horímetro. |
| Estações de água | Condições de captação, bombeamento, reservação e distribuição. |
| Estações de esgoto | Estados das elevatórias, alarmes e variáveis necessárias ao acompanhamento remoto. |
| Medição e desempenho | Níveis, pressões, vazões, correntes, macromedição, horímetros, históricos, tendências, eventos, relatórios e estatísticas operacionais. |
Dimensão do inventário técnico
O inventário de manutenção consolidado em 2024 relacionava 82 unidades operacionais. Esse número descreve o universo técnico registrado naquele momento e não deve ser interpretado como disponibilidade simultânea ou como aceite integral de todas as unidades.
| Grupo | Unidades no inventário de 2024 |
|---|---|
| Sacavém | 3 |
| Reservatórios | 15 |
| Sistema Italuís | 8 |
| Esgotamento sanitário | 26 |
| Poços | 30 |
| Total | 82 |

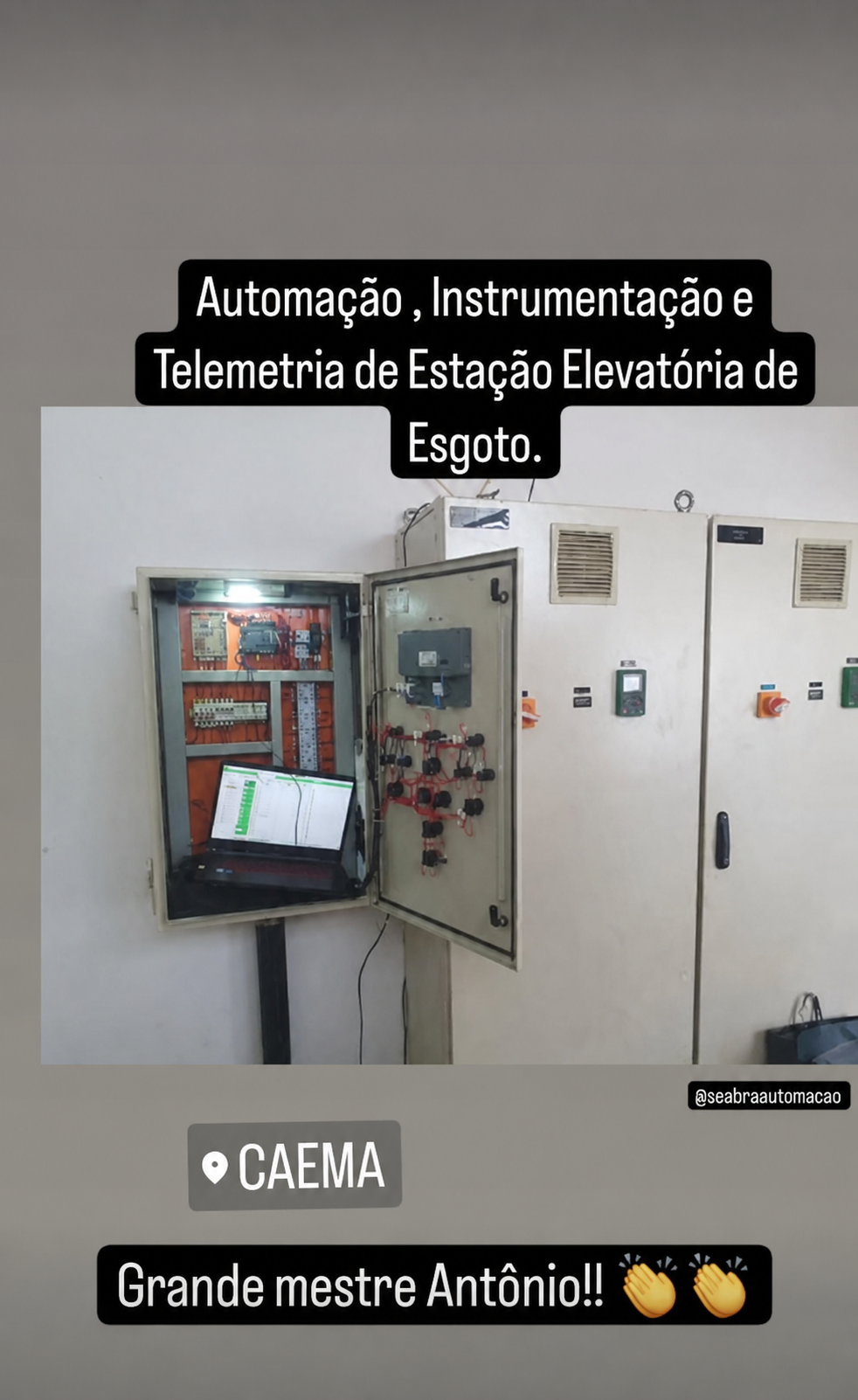

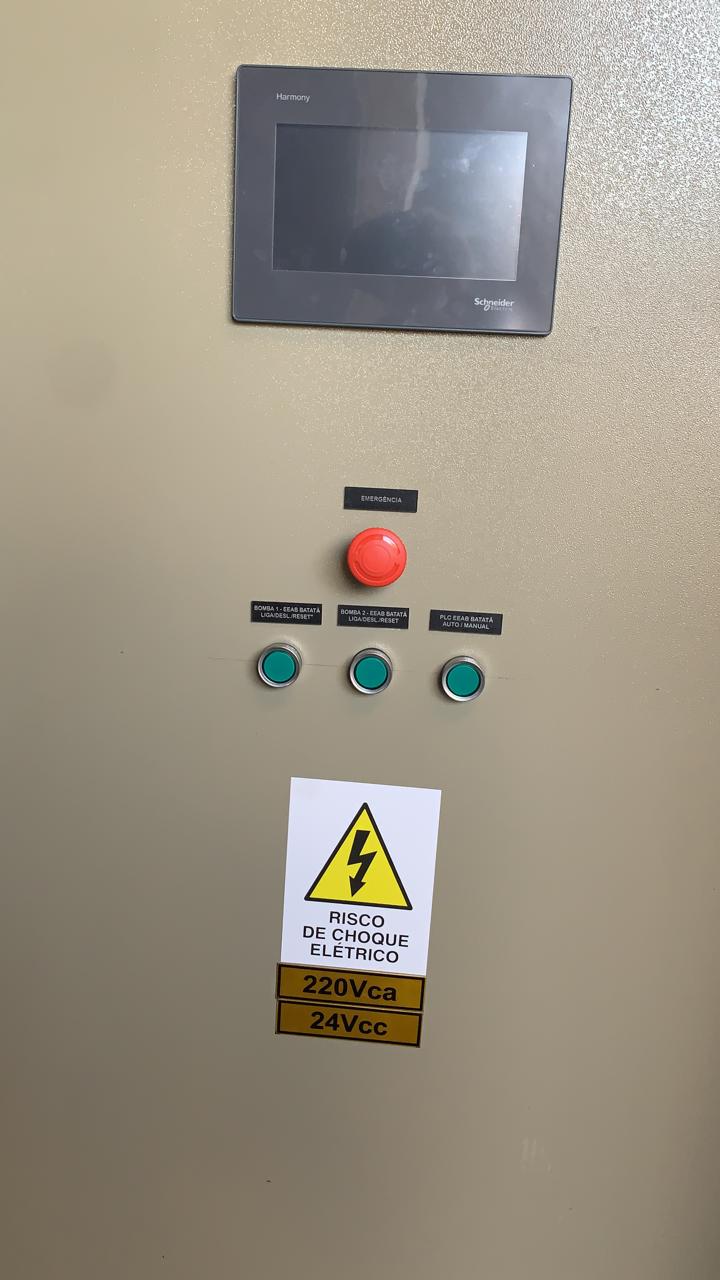

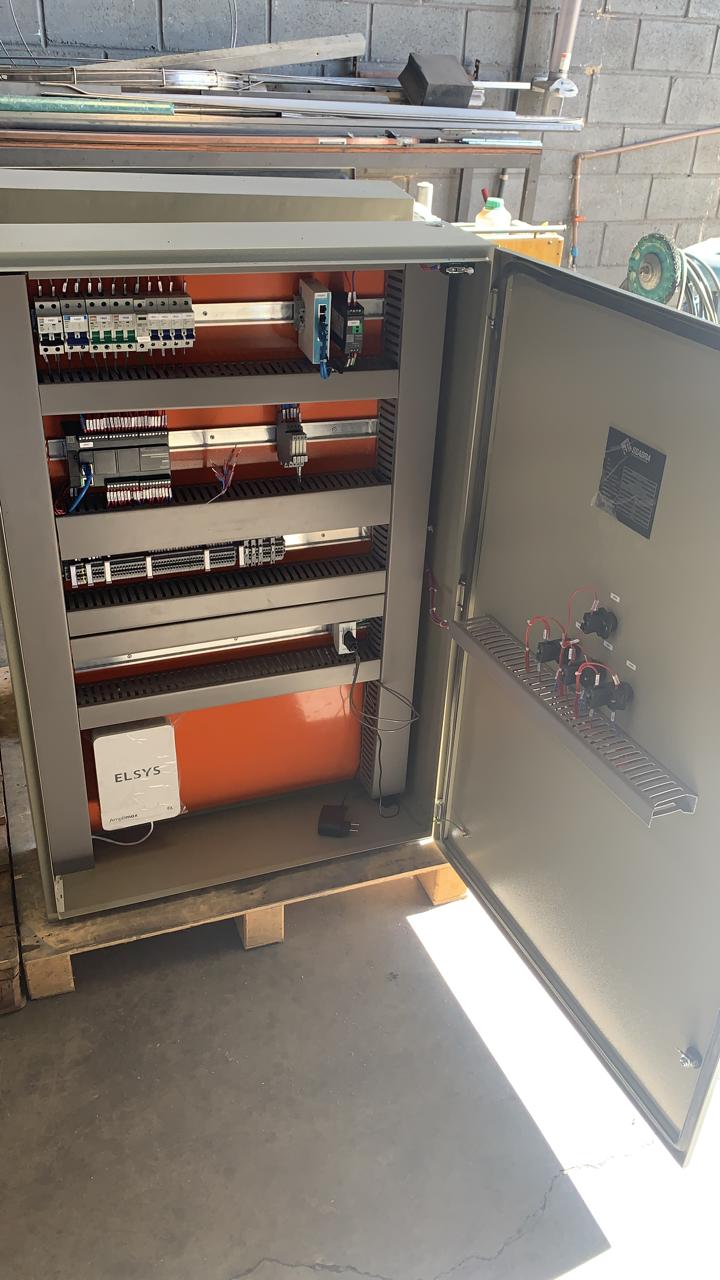

Evidências de fabricação
As imagens publicadas foram selecionadas para mostrar a construção dos painéis sem expor usuários, alarmes, tags ou telas operacionais da CAEMA.

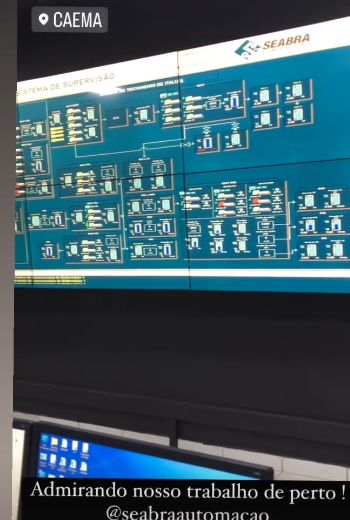

Operação centralizada no CCO
Os registros públicos da própria SEABRA mostram o sistema supervisório em operação no Centro de Controle Operacional e o acompanhamento conjunto das equipes. A solução reúne telemetria, visualização centralizada e apoio à operação das unidades distribuídas.

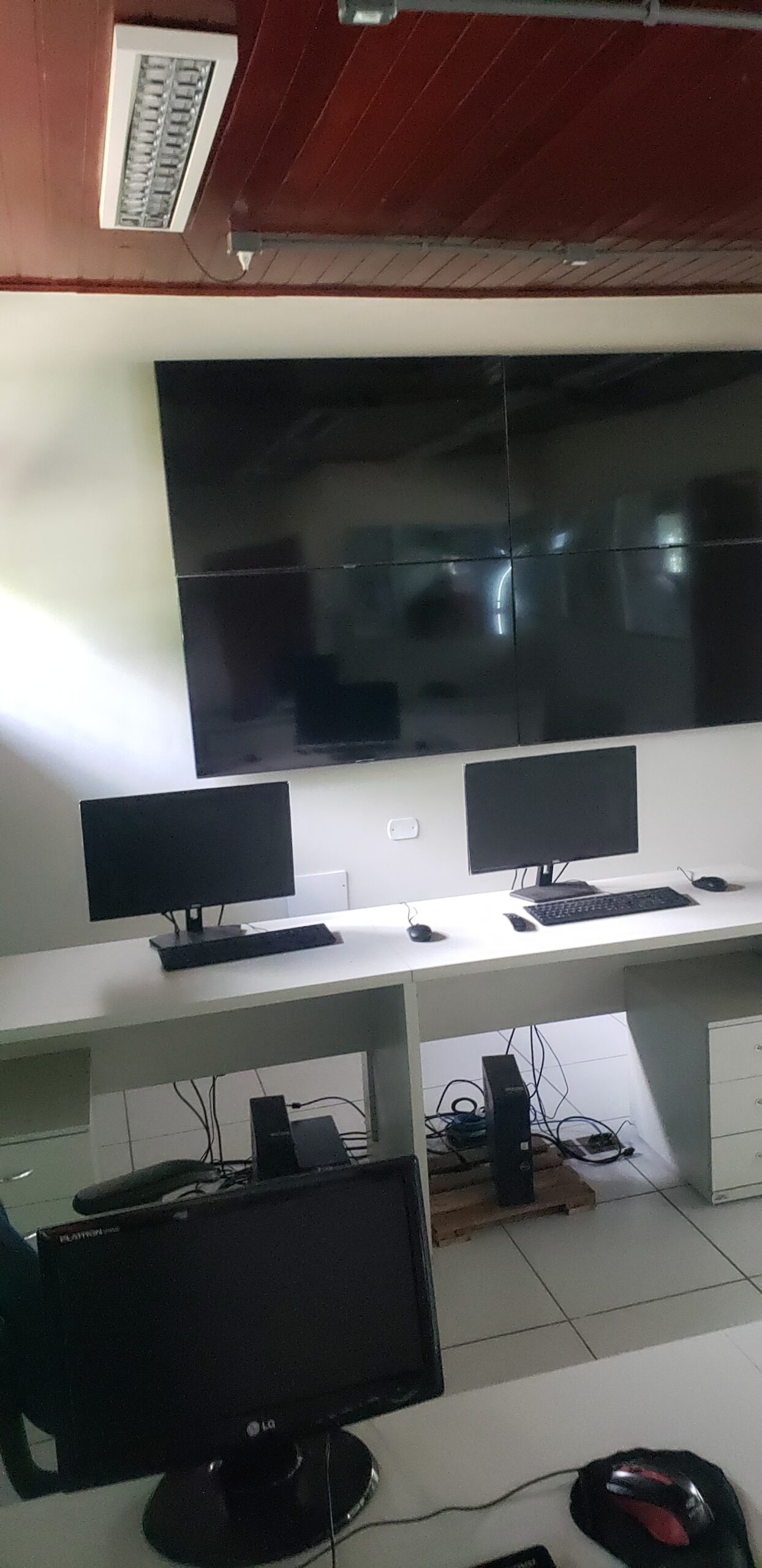

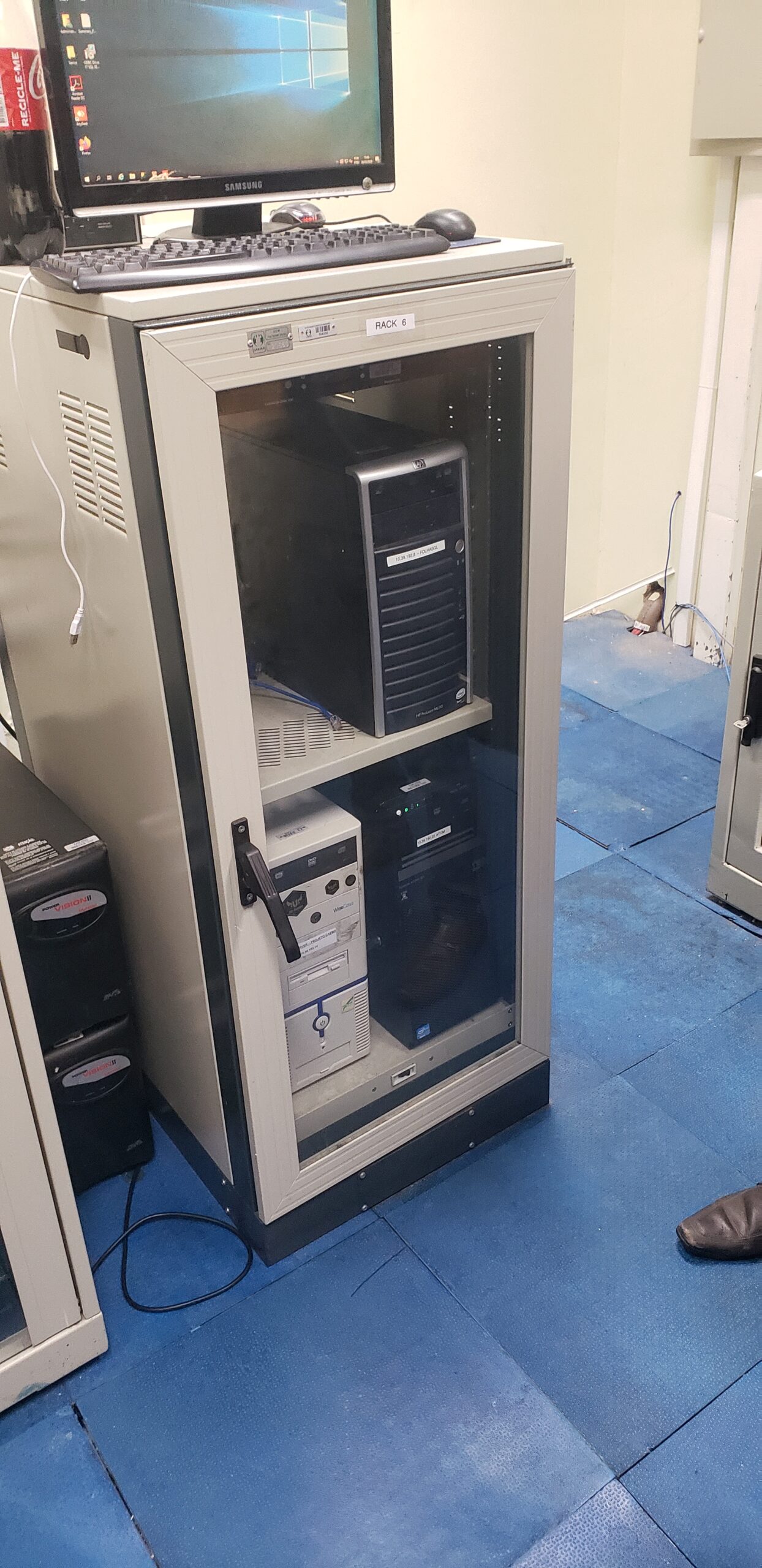

Operação e infraestrutura no CCO
Estes registros complementam as evidências do projeto com duas perspectivas da entrega: o ambiente de operação e a infraestrutura de tecnologia que sustenta a supervisão centralizada.
Segunda etapa contratual: três projetos entregues em 2023
Após a implantação inicial da telemetria e do telecomando, o contrato foi aditivado em 2023 e a parceria entre CAEMA e SEABRA avançou com três novas frentes. Essa segunda etapa ampliou a infraestrutura de operação, supervisão e controle do saneamento de São Luís.
Novo Centro de Controle Operacional
Implantação da infraestrutura para operação centralizada, com estações de trabalho, videowall profissional e licenciamento Elipse E3 para visualização.
- Integração e implantação do ambiente.
- Testes, comissionamento e start-up.
- Acompanhamento operacional e treinamento das equipes.
ETE Anil e seis elevatórias
Automação da ETE Anil e de seis estações elevatórias associadas, incluindo engenharia, painéis, programação e integração dos equipamentos existentes.
- Programação de PLC, IHM e supervisório.
- Comunicação das unidades com o CCO.
- Testes funcionais, start-up e documentação.
Sistema de boias das elevatórias
Projeto de automação do sistema de nível estruturado para 19 estações elevatórias de esgoto, com três boias por unidade e integração aos sistemas de controle.
- 57 boias de nível previstas no escopo.
- Sinalizações e intertravamentos no PLC, IHM e supervisório.
- Instalação elétrica, testes e start-up.
Evidências da segunda etapa
Os registros abaixo mostram configuração, testes e interfaces de operação em unidades contempladas pelos projetos da ETE Anil e do controle de nível das elevatórias.

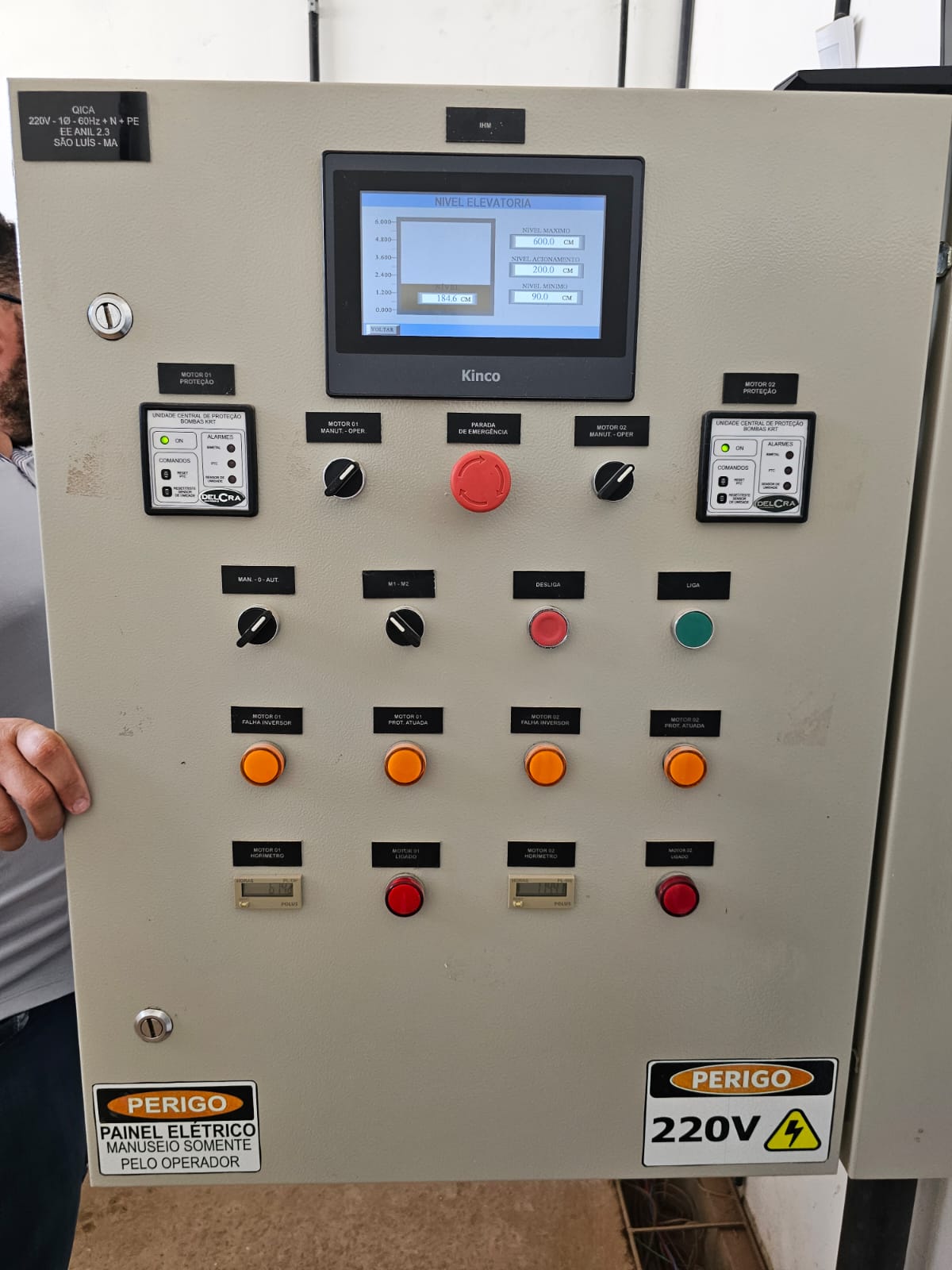

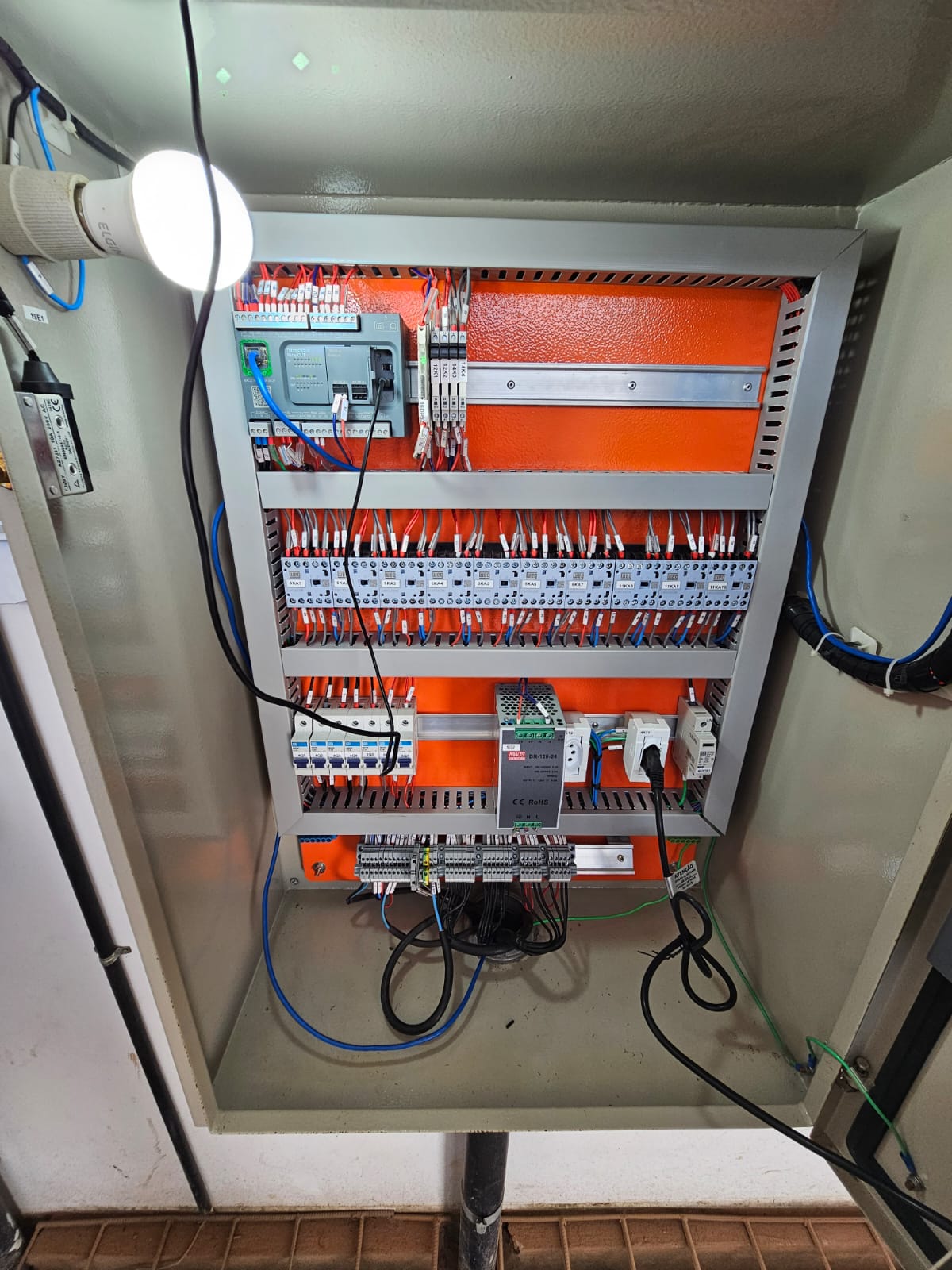

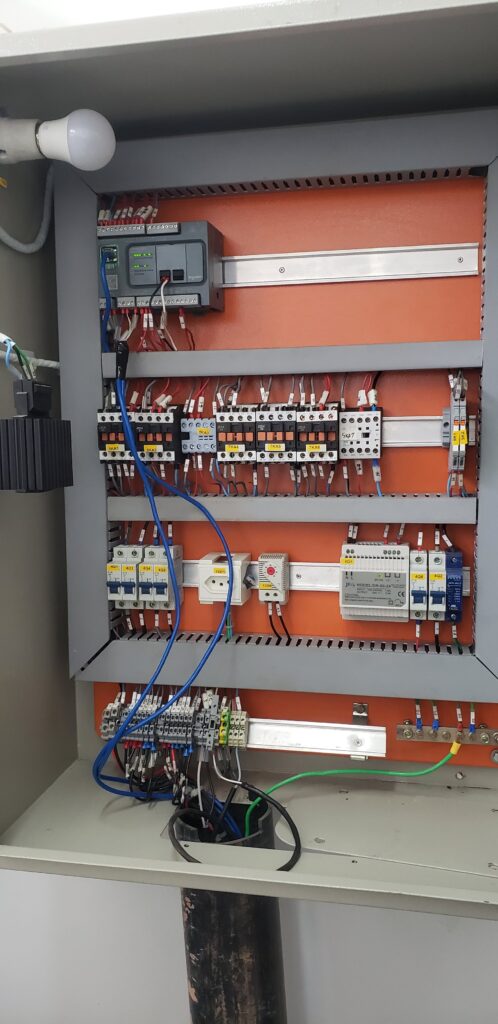

ETE Anil: painel e interface de operação

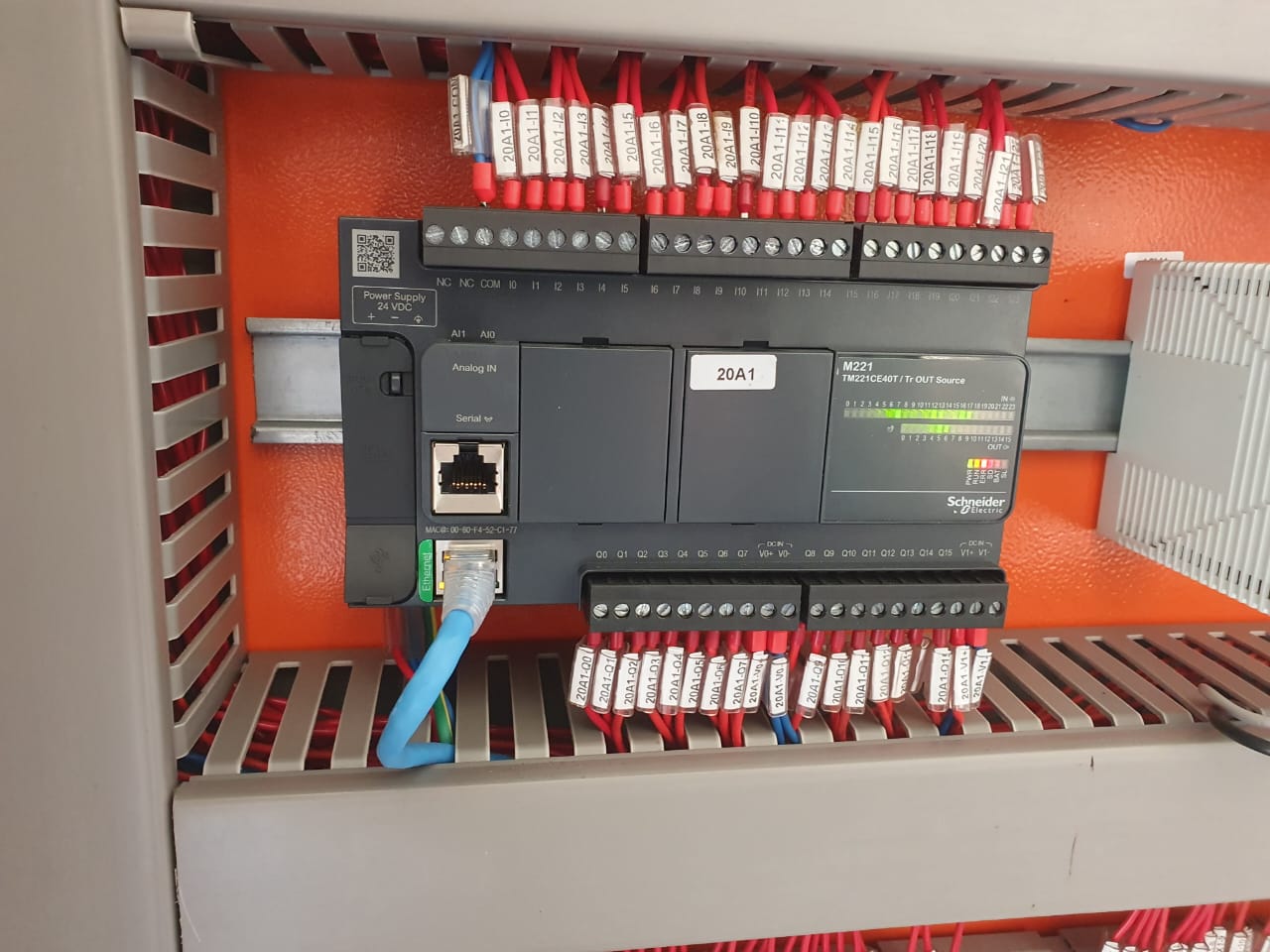

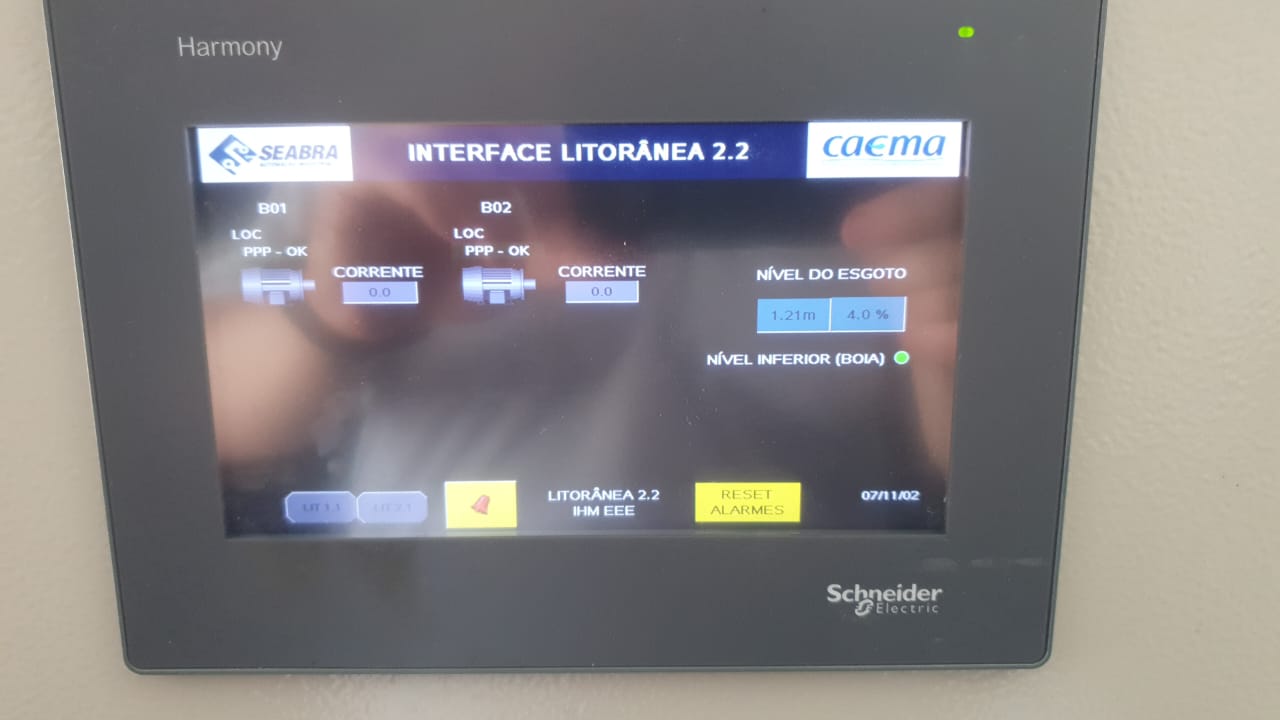

Controle de nível das elevatórias
Continuidade operacional: manutenção e operação assistida em 2024
Depois da implantação, a CAEMA contratou uma nova frente de manutenção corretiva e preventiva da telemetria. Entre janeiro e agosto de 2024, a SEABRA combinou visitas de campo e suporte remoto para diagnosticar estações, recuperar sinais, revisar a comunicação e apoiar o Centro de Controle Operacional.
Automação e instrumentos
- Diagnóstico ponto a ponto de sinais digitais e analógicos.
- Revisão de PLCs, IHMs e supervisório.
- Recuperação de macromedidores, transmissores, sondas e multímetros.
- Substituição e ajuste de relés, transdutores e módulos.
Comunicação e campo
- Diagnóstico de enlaces GPRS/LTE, switches, roteadores e antenas.
- Correção de falhas de comunicação entre estações e CCO.
- Padronização e identificação de cabos.
- Tratamento de ocorrências por descargas atmosféricas e alterações de campo.
Operação assistida
- Suporte remoto e acompanhamento mensal.
- Análise de tendências e validação de sinais no supervisório.
- Apoio a relatórios e autenticação de usuários.
- Registro técnico das intervenções para orientar manutenção futura.
Resultados comprovados em intervenções de campo
- Restabelecimento de retornos de bombas após a substituição de relés de interface.
- Normalização de telemetria após troca e parametrização de multímetro.
- Correção de medição de corrente por ajuste da relação de transformação.
- Melhoria do sinal LTE após reposicionamento de antena, mantendo registrada a recomendação de solução externa definitiva.

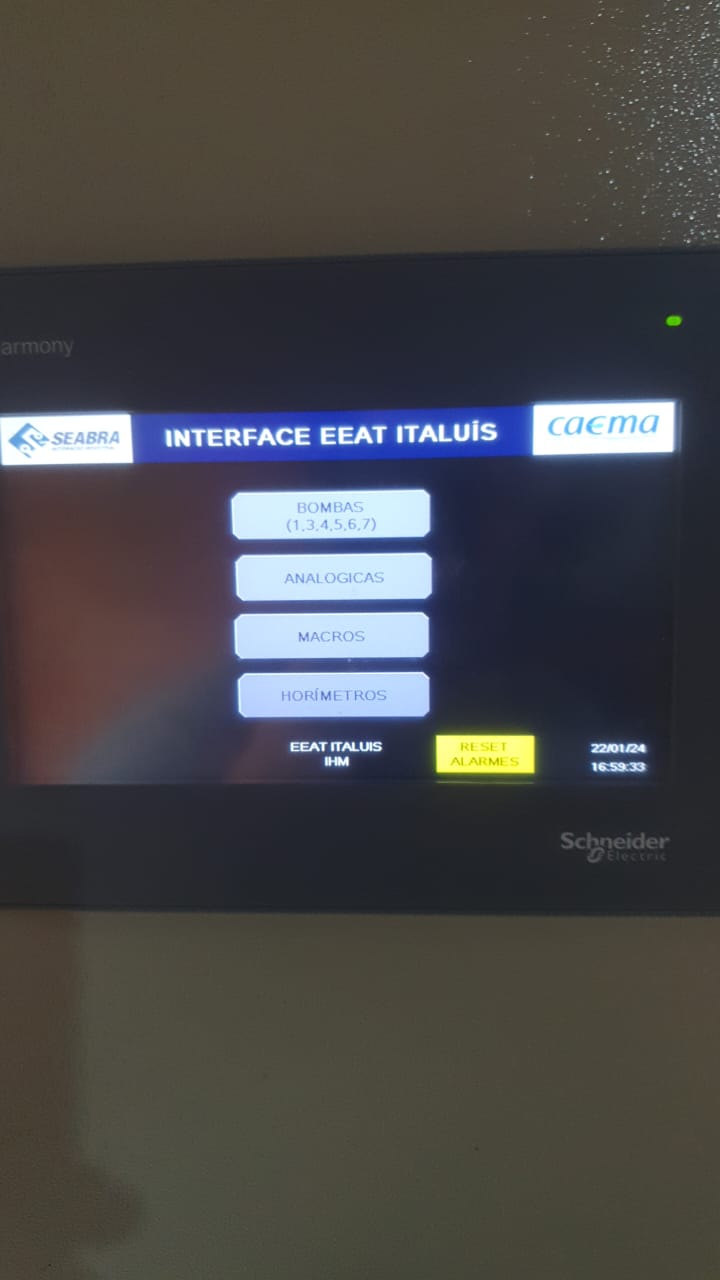

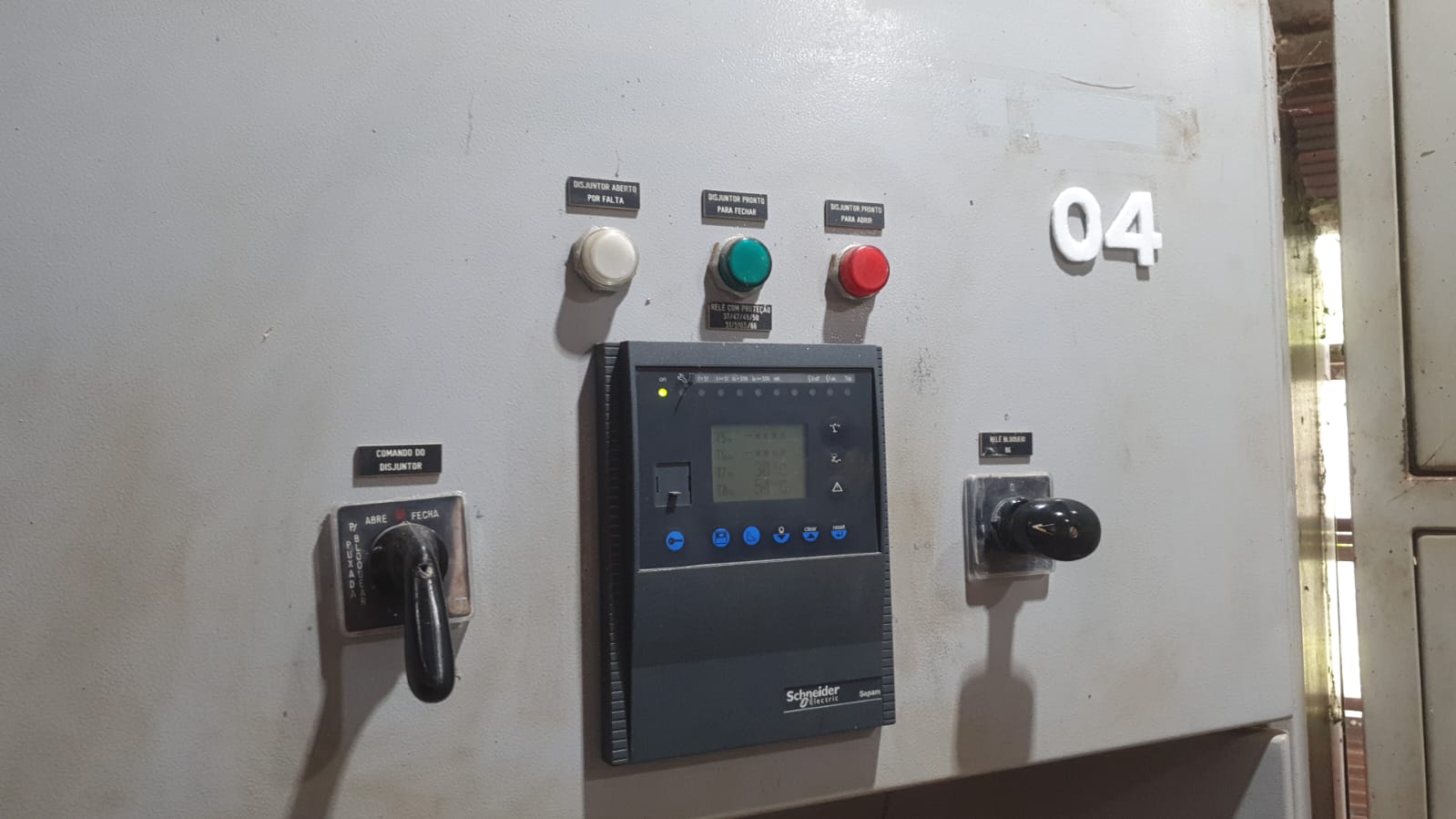

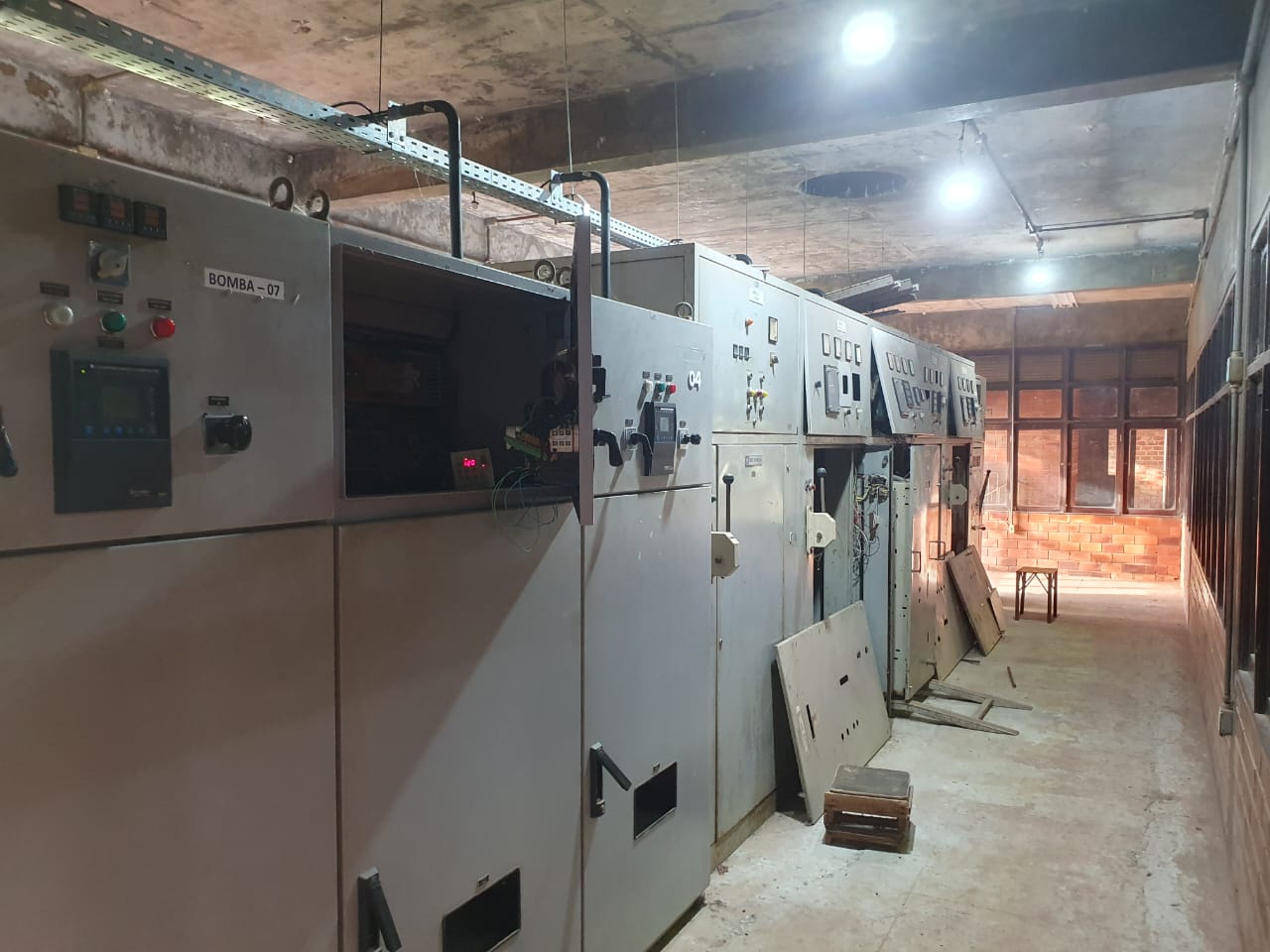

Evidências da manutenção em campo

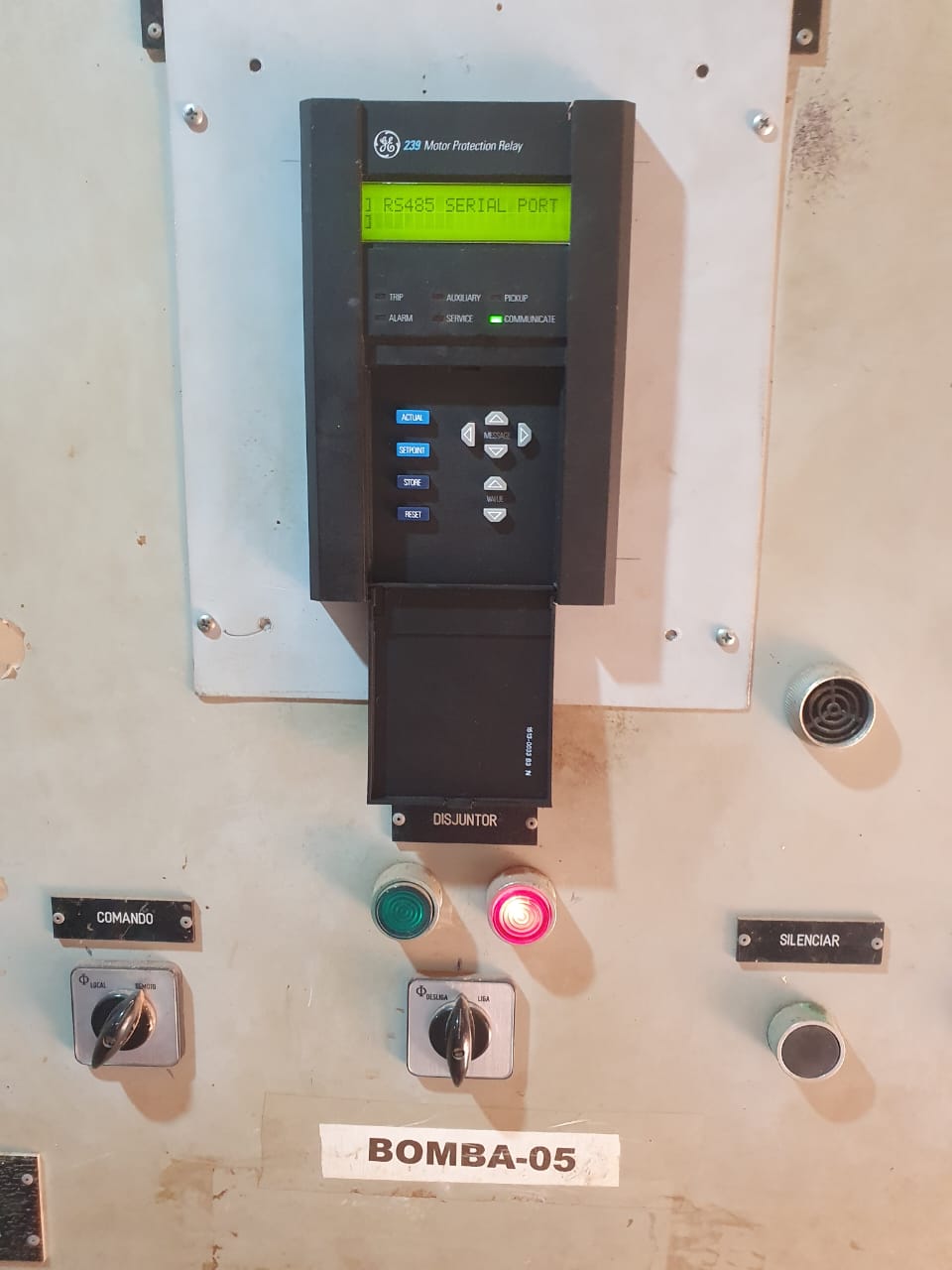

Os registros abaixo pertencem ao contrato de manutenção de 2024 e mostram inspeções e verificações realizadas em painéis, interfaces locais e dispositivos de proteção.
As imagens foram selecionadas para evidenciar o trabalho técnico sem publicar credenciais, endereços de rede ou telas operacionais sensíveis.
Outras evoluções do sistema
Ampliação Morada do Sol
Em projeto posterior, a engenharia previu três poços, três painéis de telemetria, integração com CCM e PLC, comunicação, supervisão Elipse, instrumentação, comissionamento e start-up. Como não foi localizado termo de aceite final, a ampliação não é somada ao escopo original.
Capacidade demonstrada
O projeto mostra como automação, telecomunicações e software podem formar uma camada operacional comum para ativos de saneamento distribuídos. A contribuição da SEABRA está documentada em listas de I/O, projetos de painéis, arquitetura, supervisão e intervenções posteriores — sem atribuir ganhos de disponibilidade, energia ou perdas que não tenham sido medidos.
