CBF — Conversão da injeção de finos para controle gravimétrico

Siderurgia · João Neiva/ES · 2024 a 2025

Engenharia e automação para converter o controle da injeção de finos da CBF de uma referência volumétrica para uma medição gravimétrica, integrando pesagem, alimentadores, PLC e supervisório e validando a nova lógica em ciclos de operação.

O desafio

Em um sistema de injeção de finos, a estabilidade da taxa de alimentação depende de mais do que a rotação do alimentador. Variações de densidade e comportamento do material podem comprometer a correspondência entre volume transportado e massa efetivamente injetada. O projeto precisava acrescentar uma referência de peso ao processo sem perder os intertravamentos, a comunicação com os sistemas existentes e a segurança operacional.

Da avaliação à solução

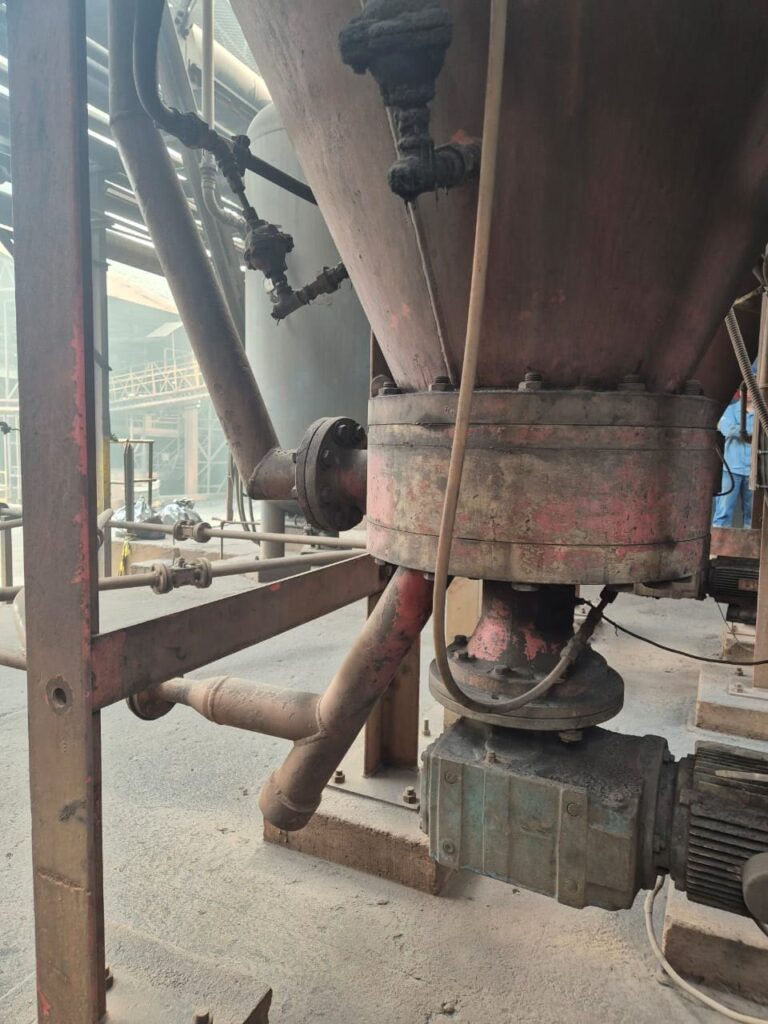

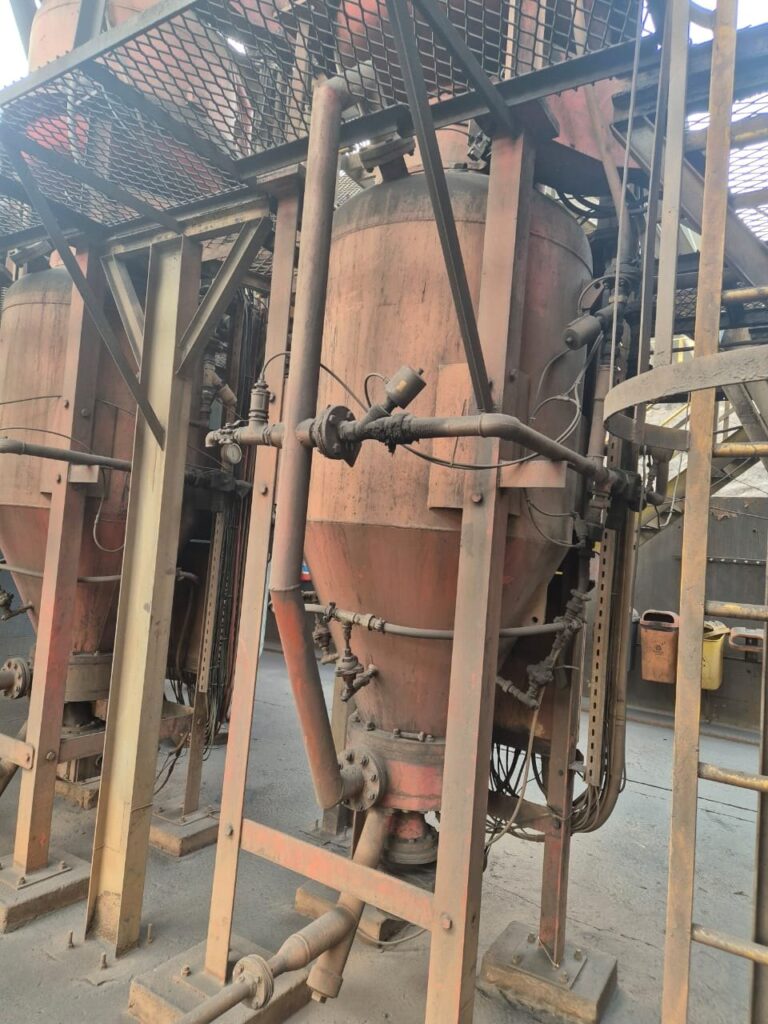

A SEABRA iniciou o trabalho com um levantamento técnico dos vasos injetores e das intervenções necessárias para a conversão. O estudo reuniu automação, elétrica, mecânica e pneumática, incluindo a instalação de células de carga, o condicionamento do sinal de peso, a interface com os alimentadores Rotofeed e as adaptações necessárias para preservar a qualidade da medição.

• levantamento de campo e relatório técnico de engenharia;
• memorial descritivo da automação e manual de operação;
• definição da instrumentação de pesagem e das interfaces com o PLC;
• revisão dos permissivos, intertravamentos e sequências dos ciclos;
• integração com o sistema supervisório para operação e diagnóstico.

Automação e testes em campo

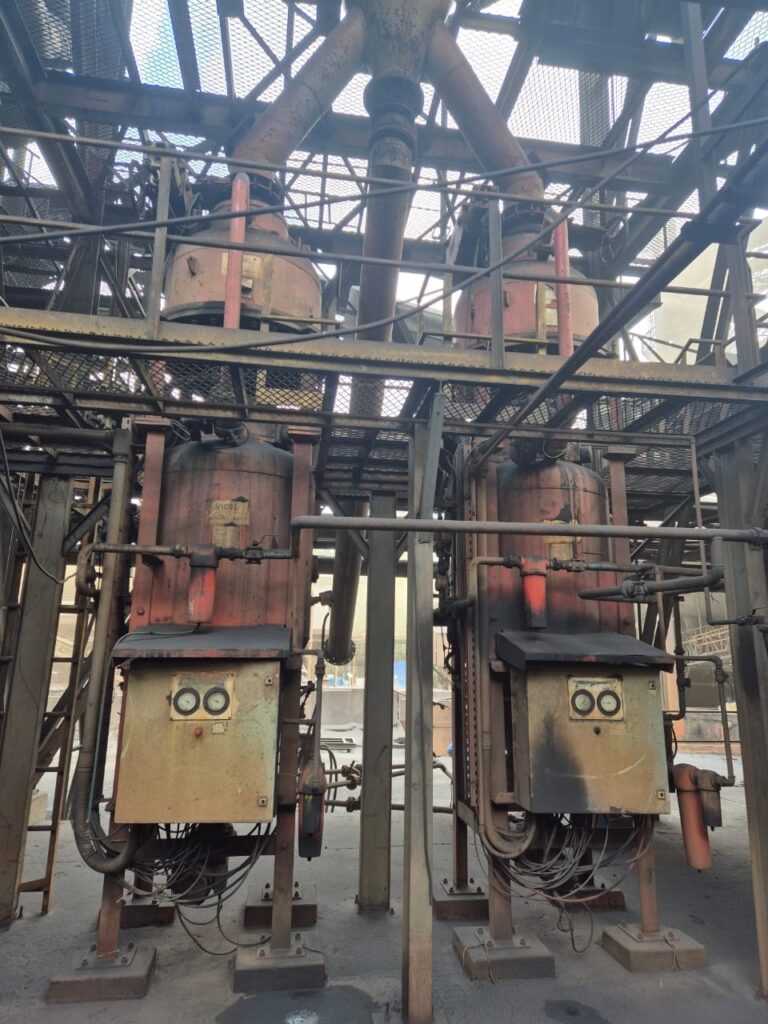

Na etapa de implantação, a equipe analisou as lógicas existentes, verificou entradas e saídas, tratou a comunicação entre o PLC da injeção e o sistema da moagem e acompanhou ciclos a vazio e em operação. A estratégia gravimétrica passou a considerar a variação de peso ao longo do ciclo em conjunto com o comando do alimentador.

Os RDOs do projeto registram o ajuste da lógica do modo gravimétrico, a correção da integração com o supervisório e a validação de vários ciclos na primeira linha. A segunda linha entrou na sequência de testes, permitindo aplicar o aprendizado da primeira conversão de forma controlada.

O resultado técnico

O trabalho transformou um diagnóstico multidisciplinar em uma solução de automação testada em campo. A operação passou a dispor de uma referência gravimétrica integrada ao controle, com informações de peso, estados do ciclo, permissivos e alarmes acessíveis no PLC e no supervisório. A documentação produzida preserva o conhecimento necessário para manutenção e ajustes futuros.

Tecnologias e competências aplicadas

Células de carga e indicador de peso · alimentadores Rotofeed · programação de PLC · supervisório Elipse · comunicação entre sistemas · intertravamentos e sequenciamento · testes de I/O · comissionamento e operação assistida.
