Saneamento · Marabá, Pará · 2012 a 2018
Seis anos de projetos para o saneamento de Marabá, no Pará: automação e painéis do tratamento de água e do tratamento de esgoto, com 16 motores de até 150 CV em rede, instrumentação analítica contínua e comunicação por rádio entre unidades.
O desafio
Automatizar o saneamento de Marabá — captação, tratamento de água, tratamento de esgoto e elevatórias distribuídas pela cidade — em obras públicas com prazos contratados e execução por etapas.
Sistema de água
O primeiro grande pacote, com painéis e automação do tratamento de água da cidade. Depois vieram a instrumentação analítica e as melhorias de operação:
- 12 analisadores contínuos de pH, turbidez, sólidos em suspensão, flúor e cloro residual, integrados ao controle do tratamento
- Painéis e automação da captação e da estação de tratamento
- Sistema de rádios para comunicação entre unidades
- Controle de pressão da rede
- Filtros adicionais incorporados ao sistema
Sistema de esgoto
O segundo grande pacote, cobrindo a ETE e as elevatórias:
- Cinco painéis de automação: ETE, percolado e elevatórias A, D e E
- 16 motores acionados por inversores de frequência com comunicação em rede: quatro de 150 CV/440 V, quatro de 65 CV/380 V, quatro de 30 CV e quatro de 20 CV
- Desarenadores, gradeamento, tratamento de percolado, medidores de nível e de vazão — 26 equipamentos integrados
- Software de CLP, supervisório do CECOP e IHMs locais
- Manual de operação, treinamento e operação assistida
- Painéis entregues com ensaios conforme NBR IEC 60439-1
- As built do projeto elétrico de todos os painéis
Engenharia, não catálogo
O projeto da ETE especificava equipamentos Rockwell. A SEABRA propôs e teve aprovada pelo cliente uma solução equivalente em Eaton, com a mesma função de controle. Substituir fabricante em obra pública exige domínio técnico para provar equivalência — e é onde um integrador com projeto próprio se separa de um revendedor.
O resultado
Água e esgoto de Marabá automatizados pela mesma empresa, em contratos sucessivos de 2012 a 2018.
Tecnologias
CLP Eaton · inversores de frequência em rede · instrumentação analítica contínua · rádio · supervisório CECOP e IHMs

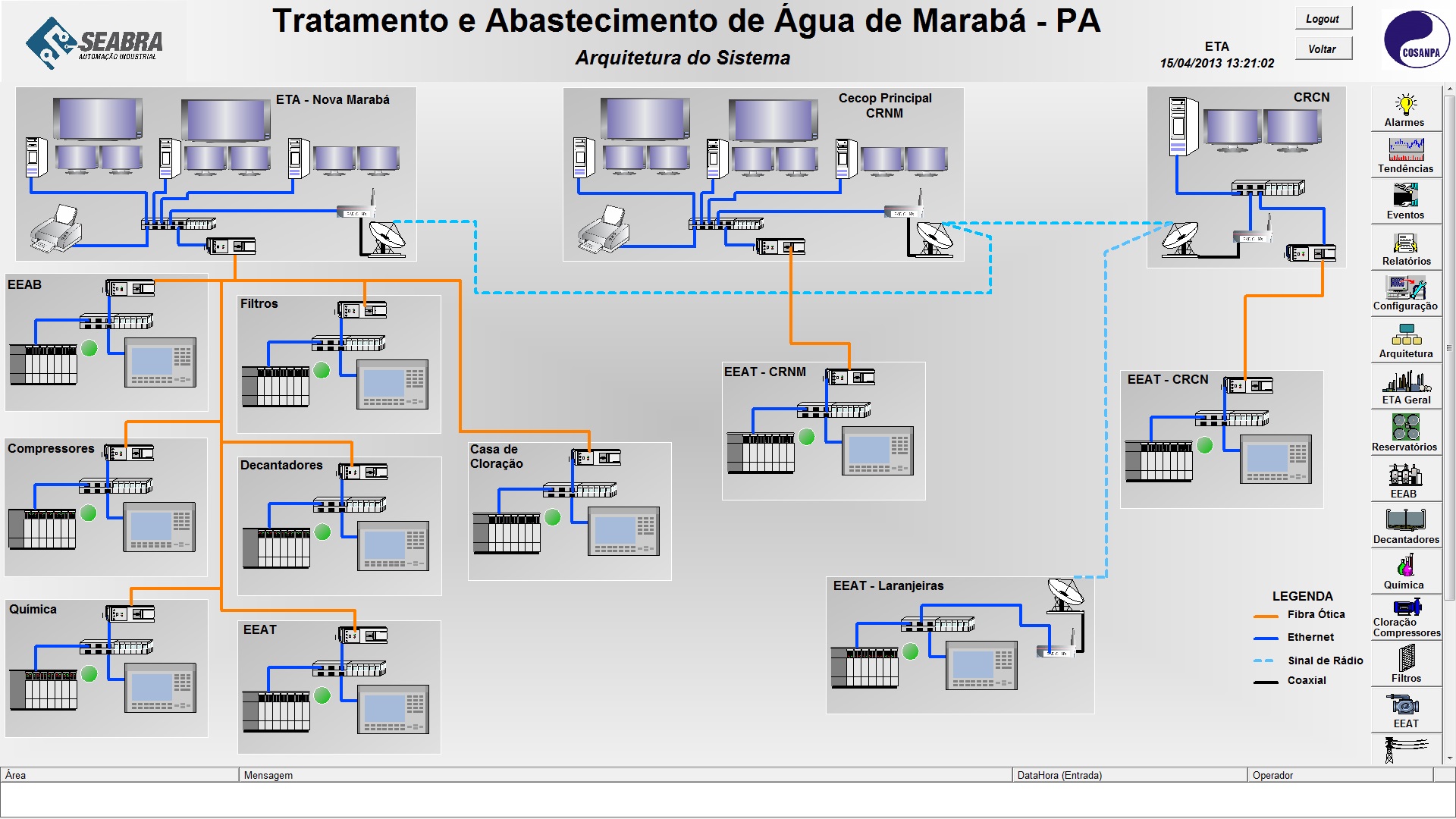

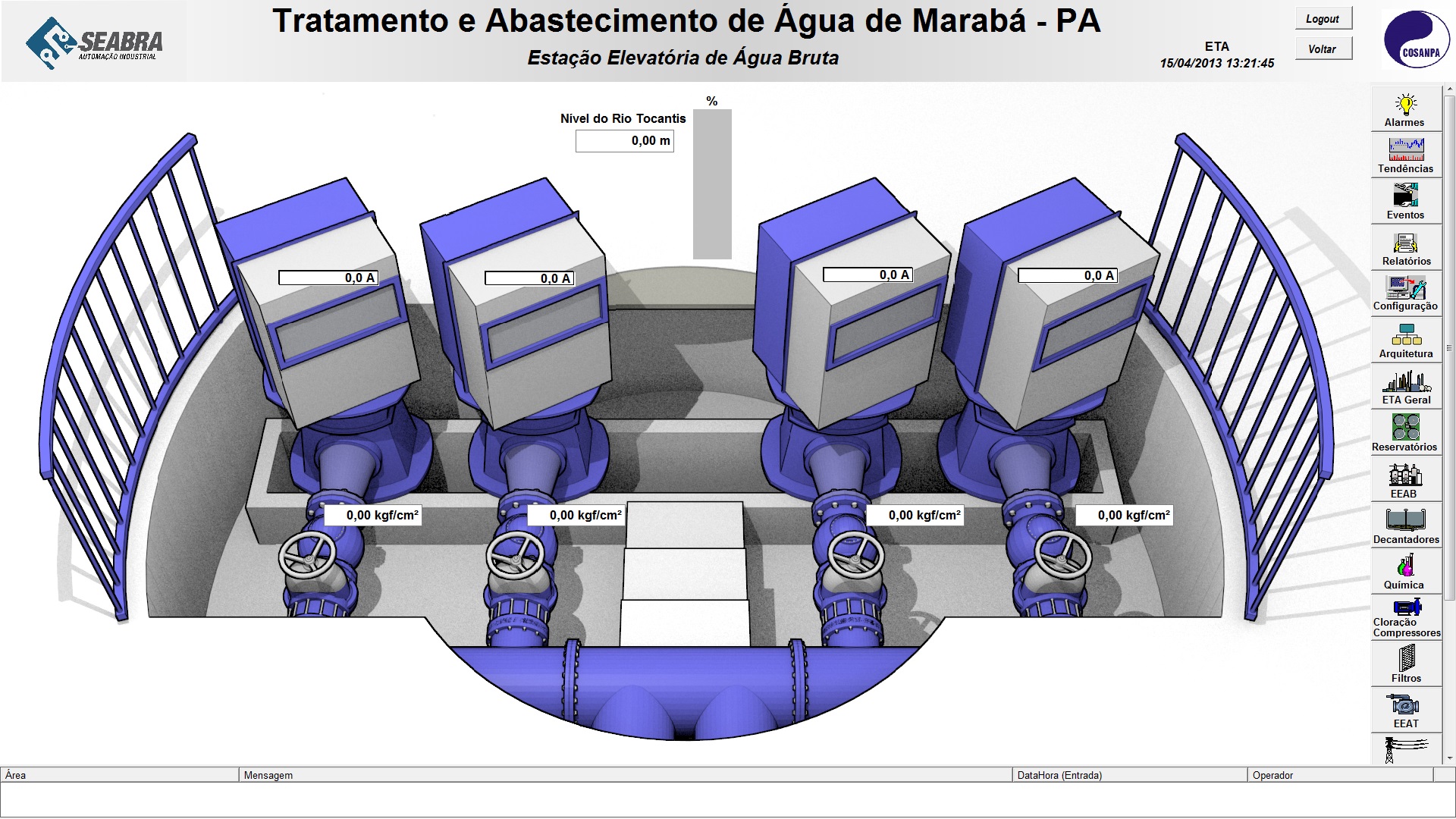

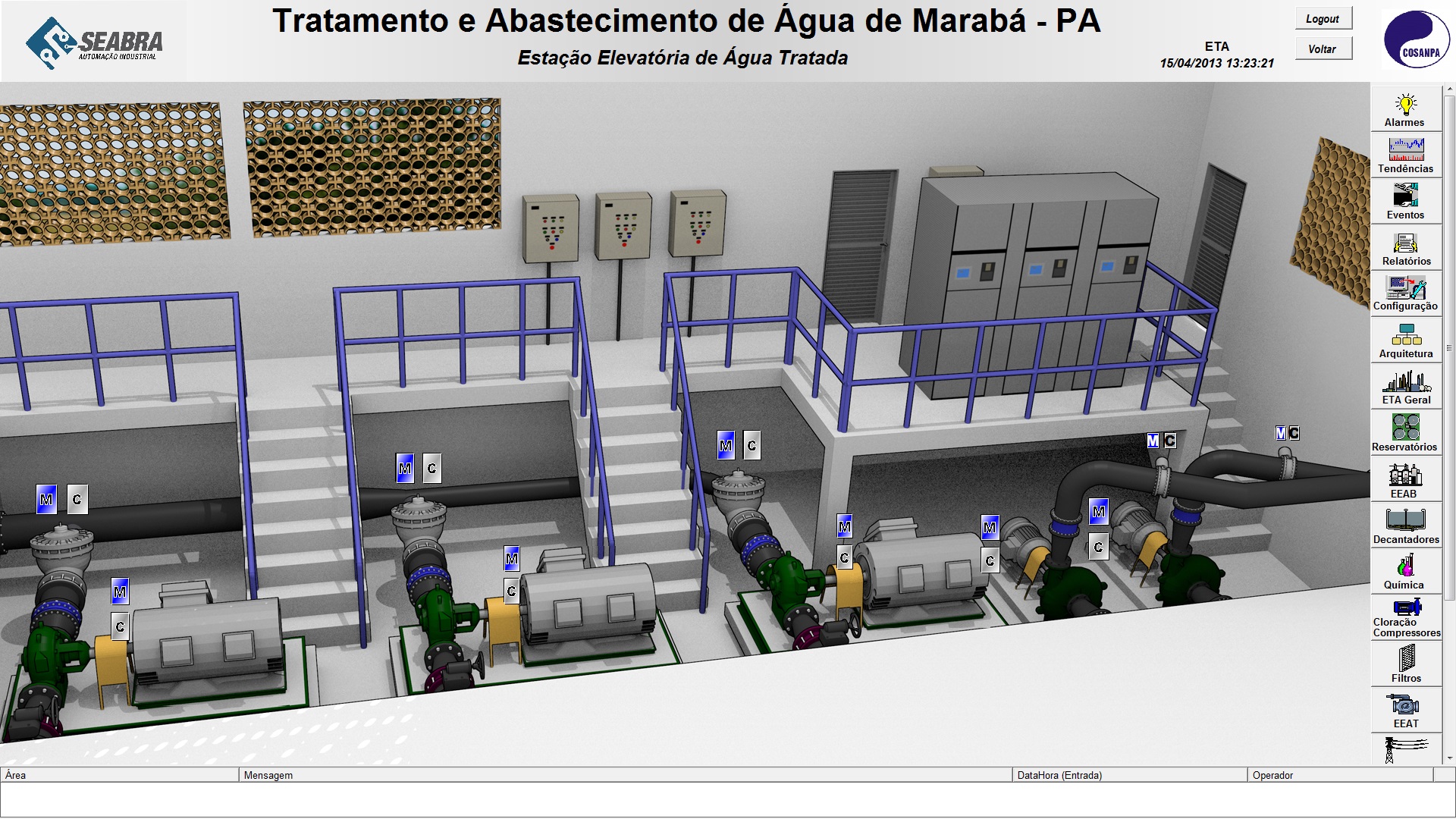

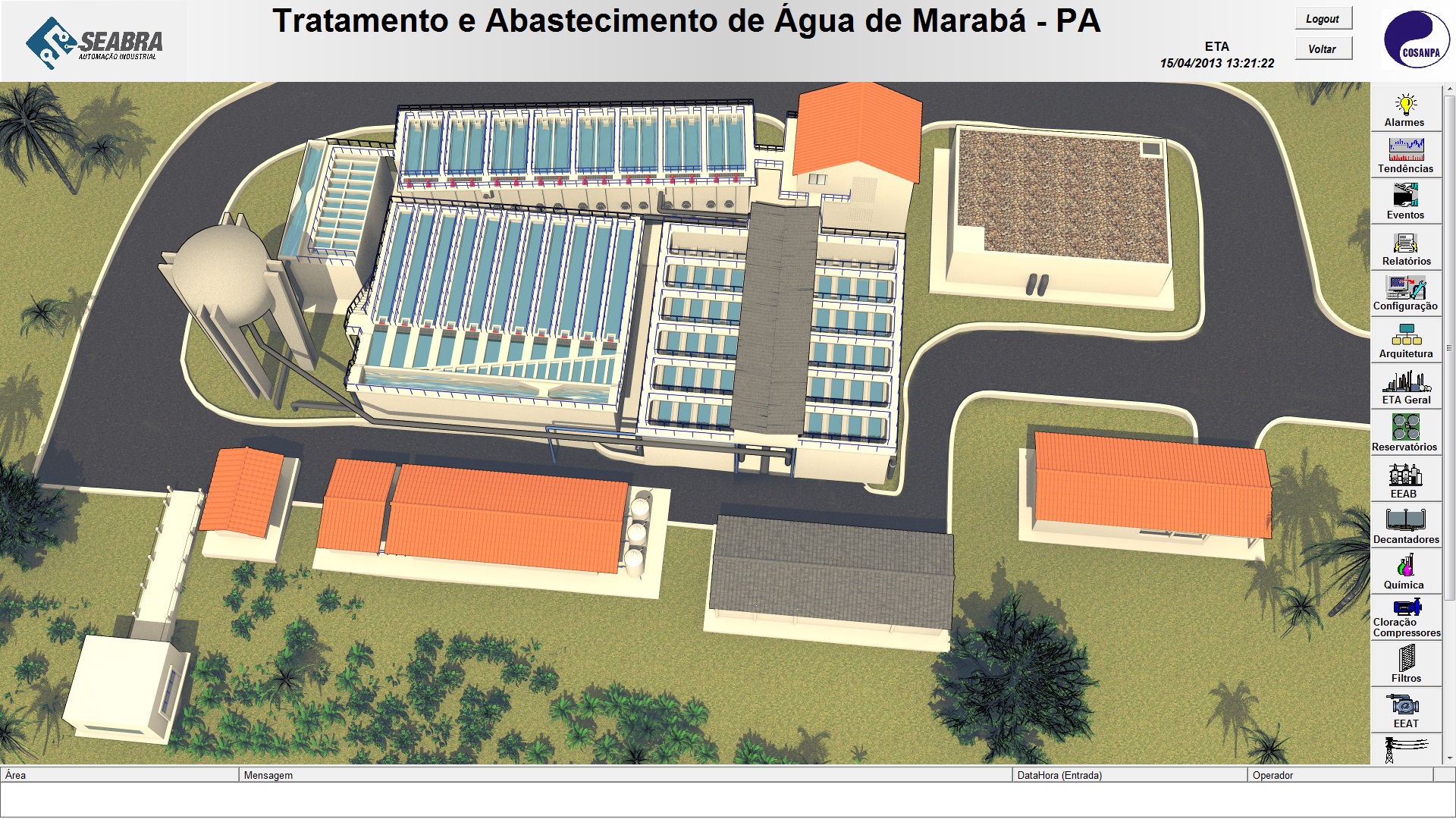

Supervisório do sistema de água e esgoto de Marabá
As telas abaixo registram a arquitetura e as principais áreas operacionais do sistema desenvolvido para o tratamento e abastecimento de água de Marabá (PA).
