Siderurgia · Marabá, PA · Revamp LC
Engenharia e fornecimento de painéis de inversores para a Sinobras
A Sinobras contratou diretamente a SEABRA para desenvolver, montar, testar e entregar os painéis 037-GI-001 e 037-GI-002 da sala elétrica de utilidades. A solução atende sete cargas com seis inversores Siemens SINAMICS e uma soft starter SIRIUS.
O desafio do Revamp LC
A modernização dos acionamentos da área de utilidades exigia dois painéis novos, compatíveis com a infraestrutura elétrica da Sinobras e preparados para controle, proteção, medição e integração à rede industrial. O fornecimento precisava reunir engenharia elétrica, dimensionamento térmico, montagem, verificação funcional e documentação final.
O escopo foi tratado como fornecimento direto entre a Sinobras e a SEABRA, com identificação individual dos painéis e das cargas atendidas na sala elétrica 037-SE-001.
Painel 037-GI-001
- Duas bombas acionadas por inversores Siemens SINAMICS G120/PM240-2, classe 302 A / 200 cv.
- Um ventilador de torre de resfriamento acionado por soft starter Siemens SIRIUS, classe 77 A.
- Barramento principal de classe 630 A.
- Projeto térmico documentado, com dissipação aproximada de 5,7 kW.

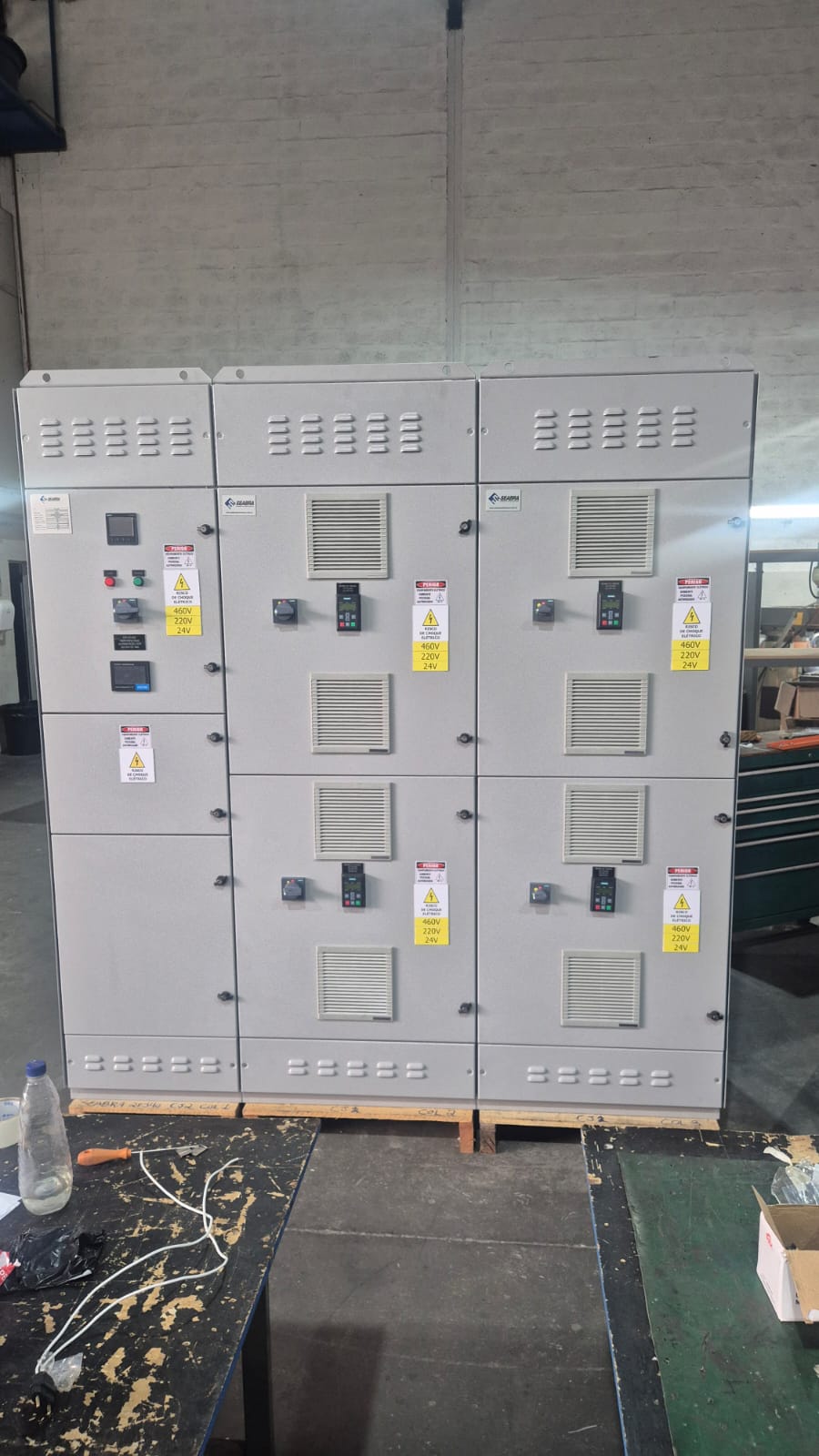

Painel 037-GI-002

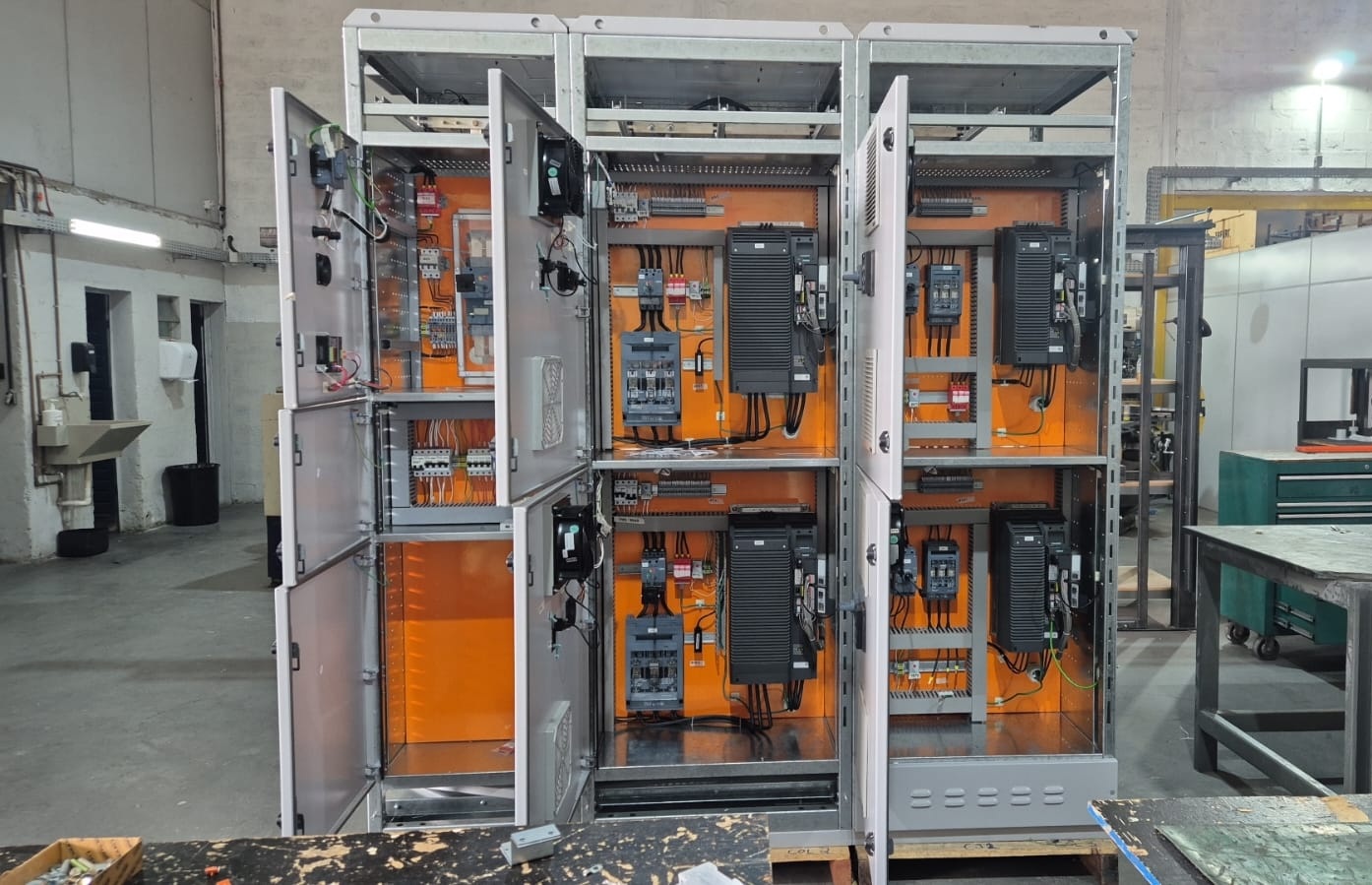

- Quatro bombas acionadas por inversores Siemens SINAMICS G120/PM240-2.
- Dois acionamentos de classe 110 A / 75 cv e dois de classe 60 A / 40 cv.
- Barramento principal de classe 400 A.
- Projeto térmico documentado, com dissipação aproximada de 4,8 kW.
Arquitetura técnica da solução
| Alimentação | 460 Vca, 60 Hz, com circuitos auxiliares em 220 Vca e 24 Vcc. |
|---|---|
| Acionamentos | Seis inversores Siemens SINAMICS G120/PM240-2 e uma soft starter Siemens SIRIUS. |
| Comunicação | Unidades de controle CU240E-2 com PROFINET e switch Industrial Ethernet Siemens. |
| Operação local | Painéis de operação BOP-2 e sinalização frontal para apoio à manutenção e aos testes. |
| Medição | Medidores multifunção Siemens PAC3220. |
| Engenharia | Dimensionamento elétrico e térmico, desenhos finais as-built, montagem, energização para testes e entrega. |
Evidências de fabricação e testes

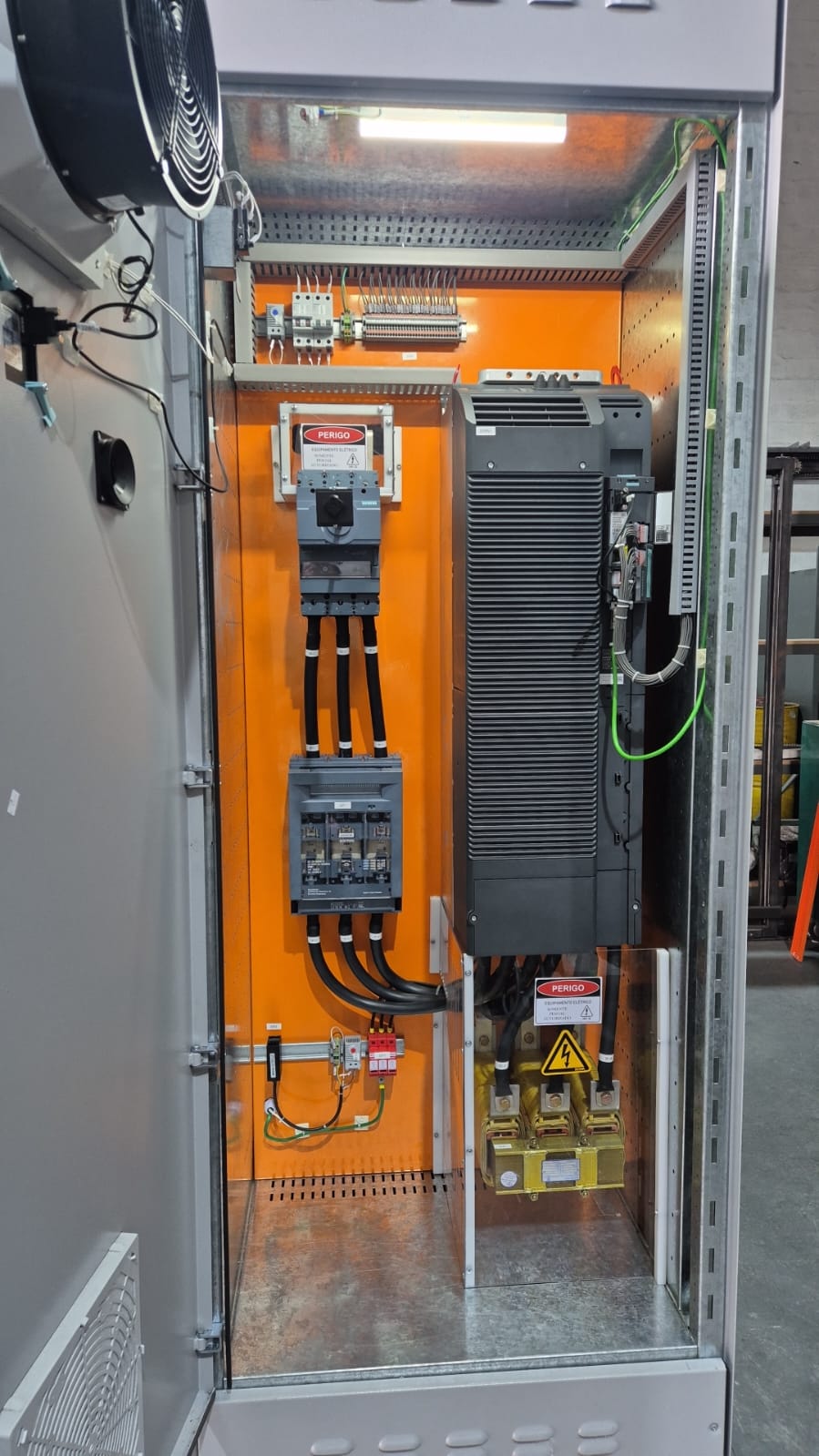

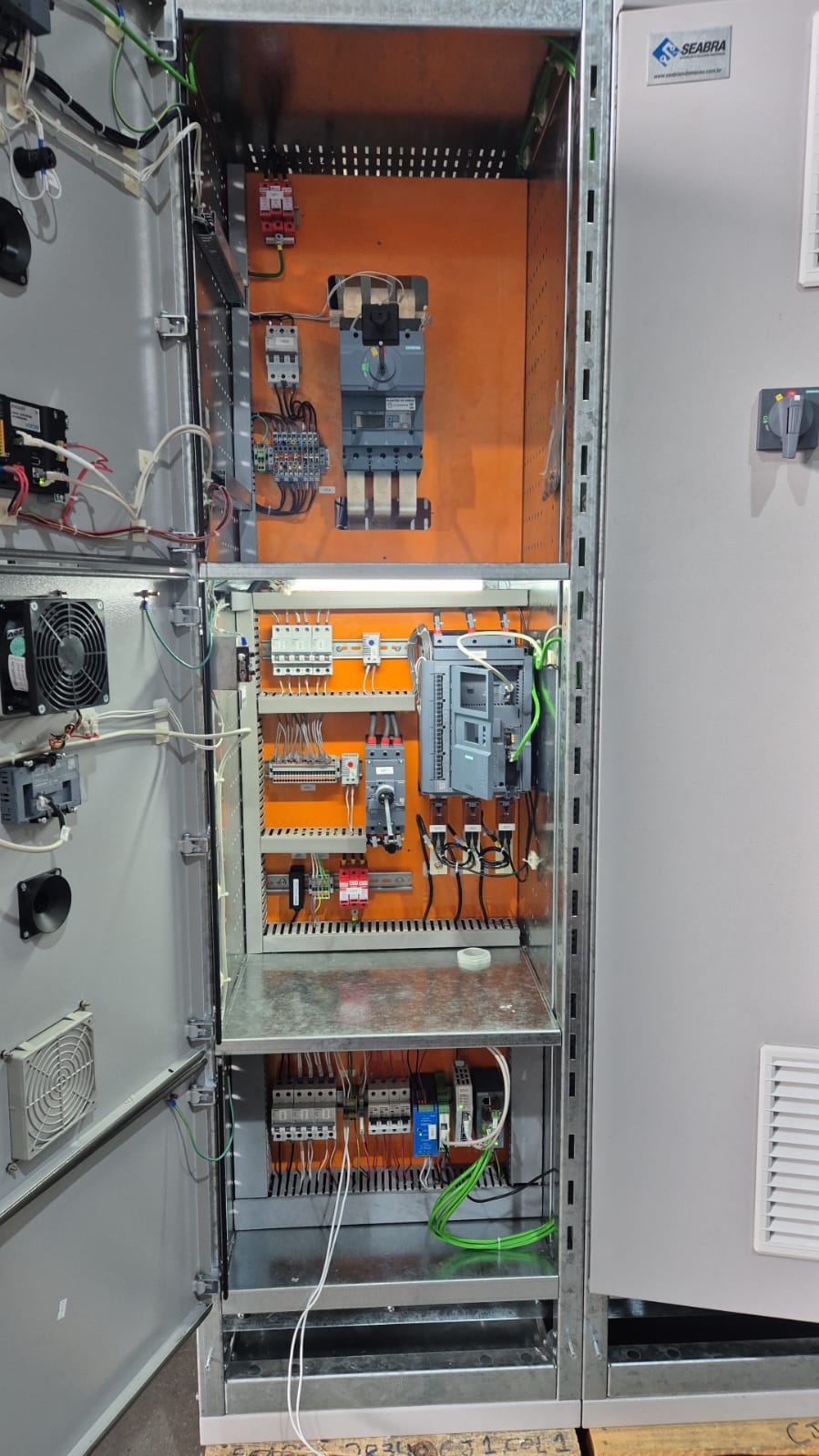

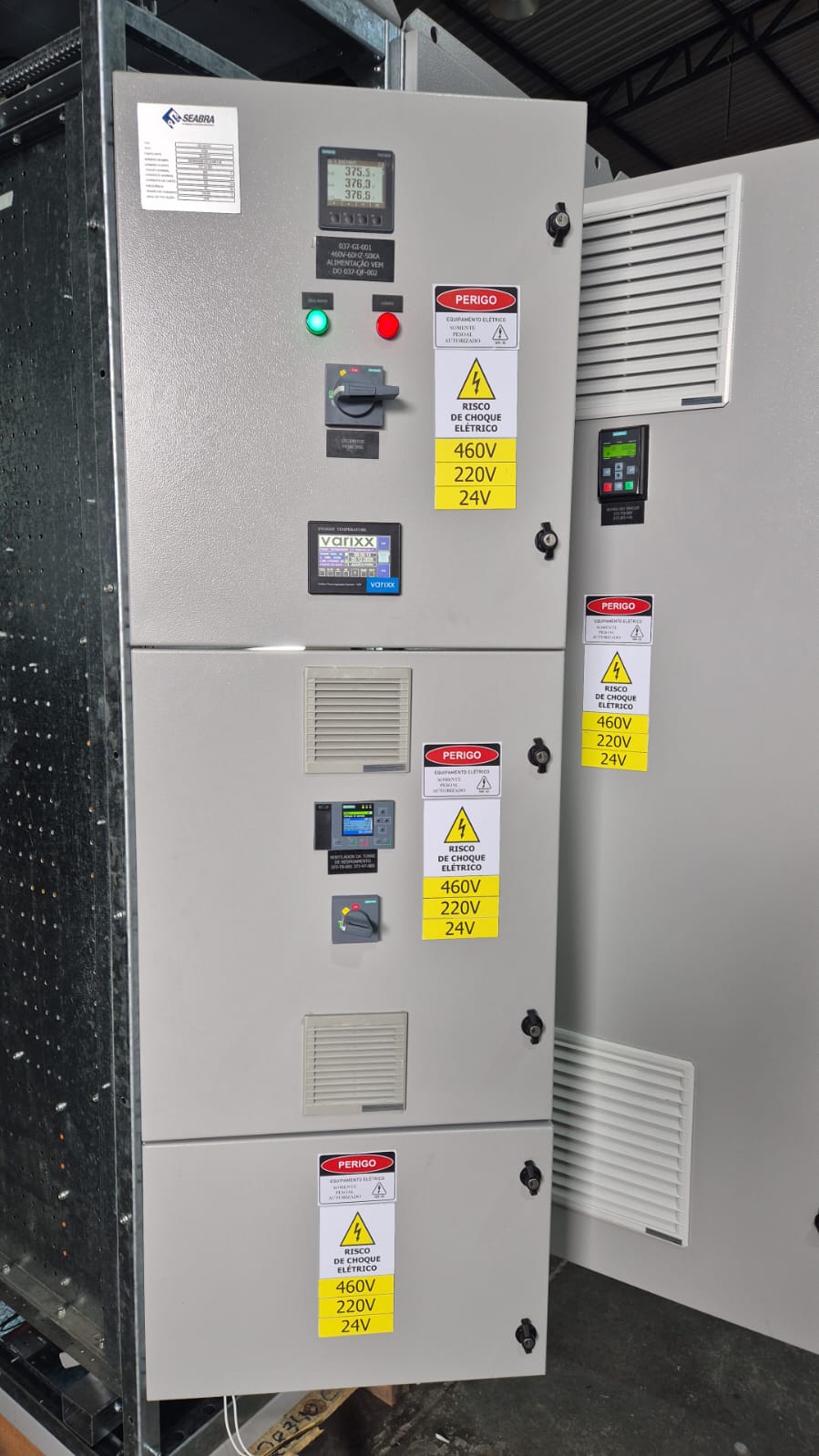

As imagens abaixo registram o fornecimento real executado pela SEABRA. Elas mostram o conjunto montado, os compartimentos de potência e controle e a energização realizada durante as verificações funcionais.

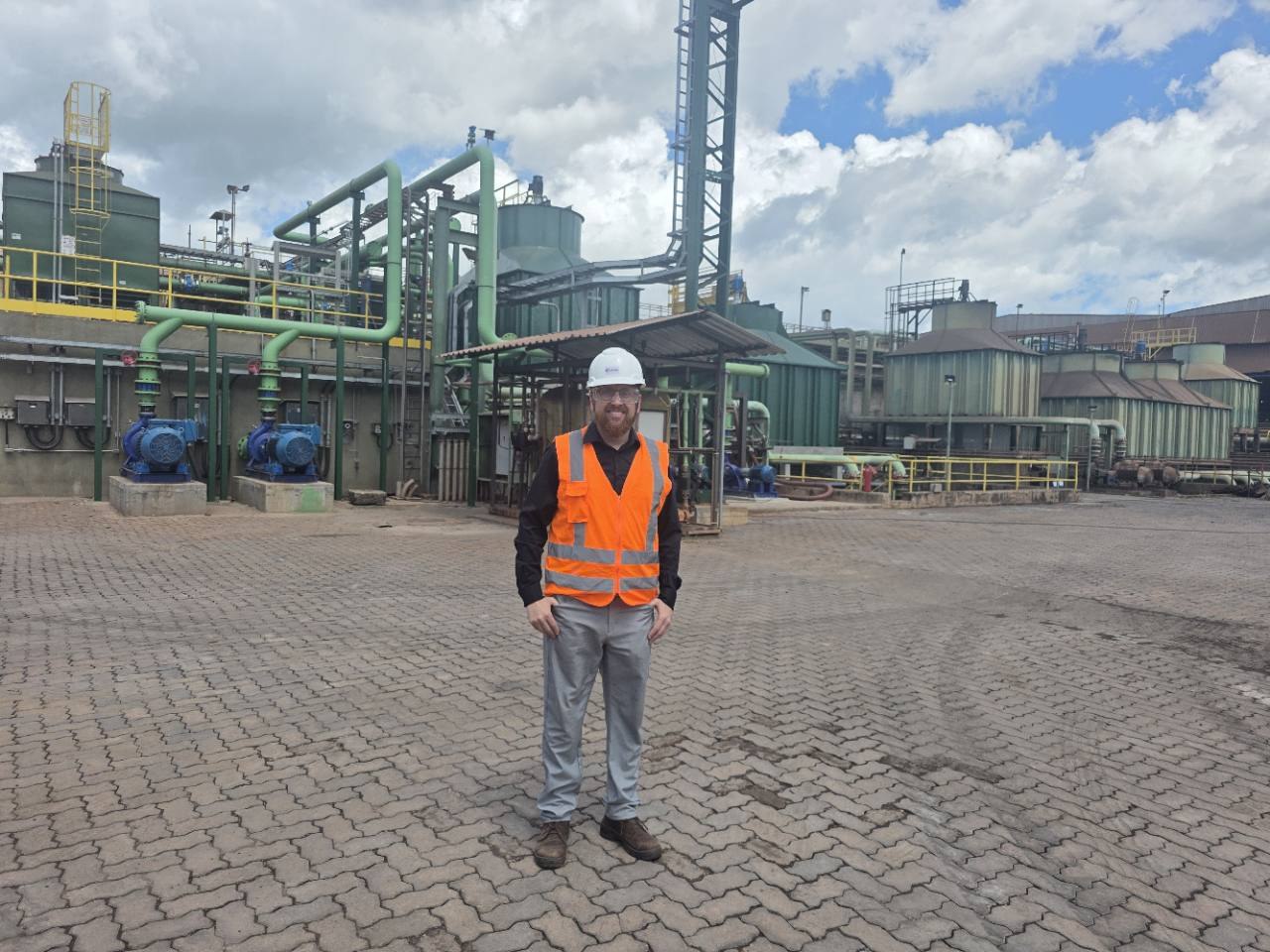

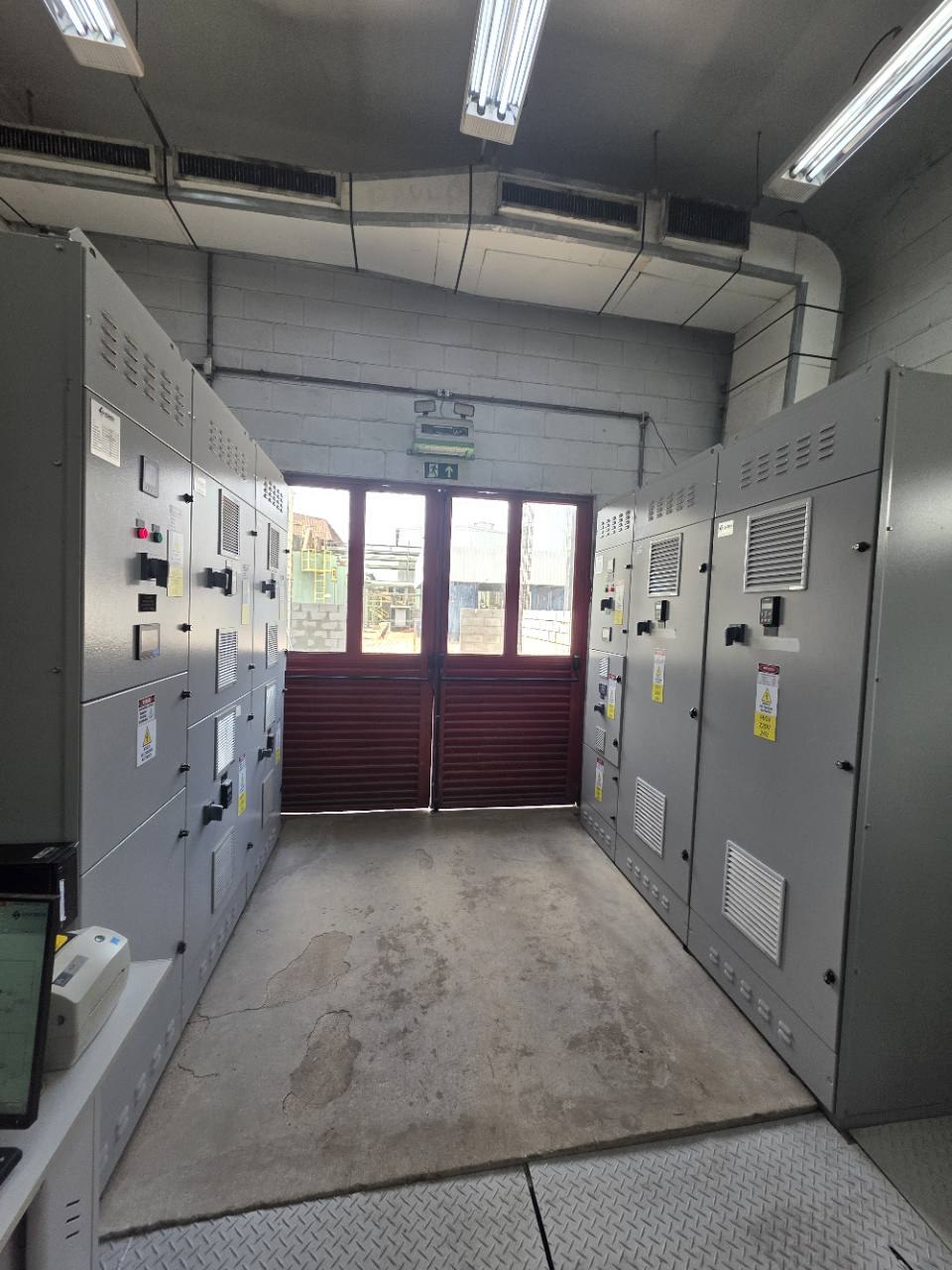

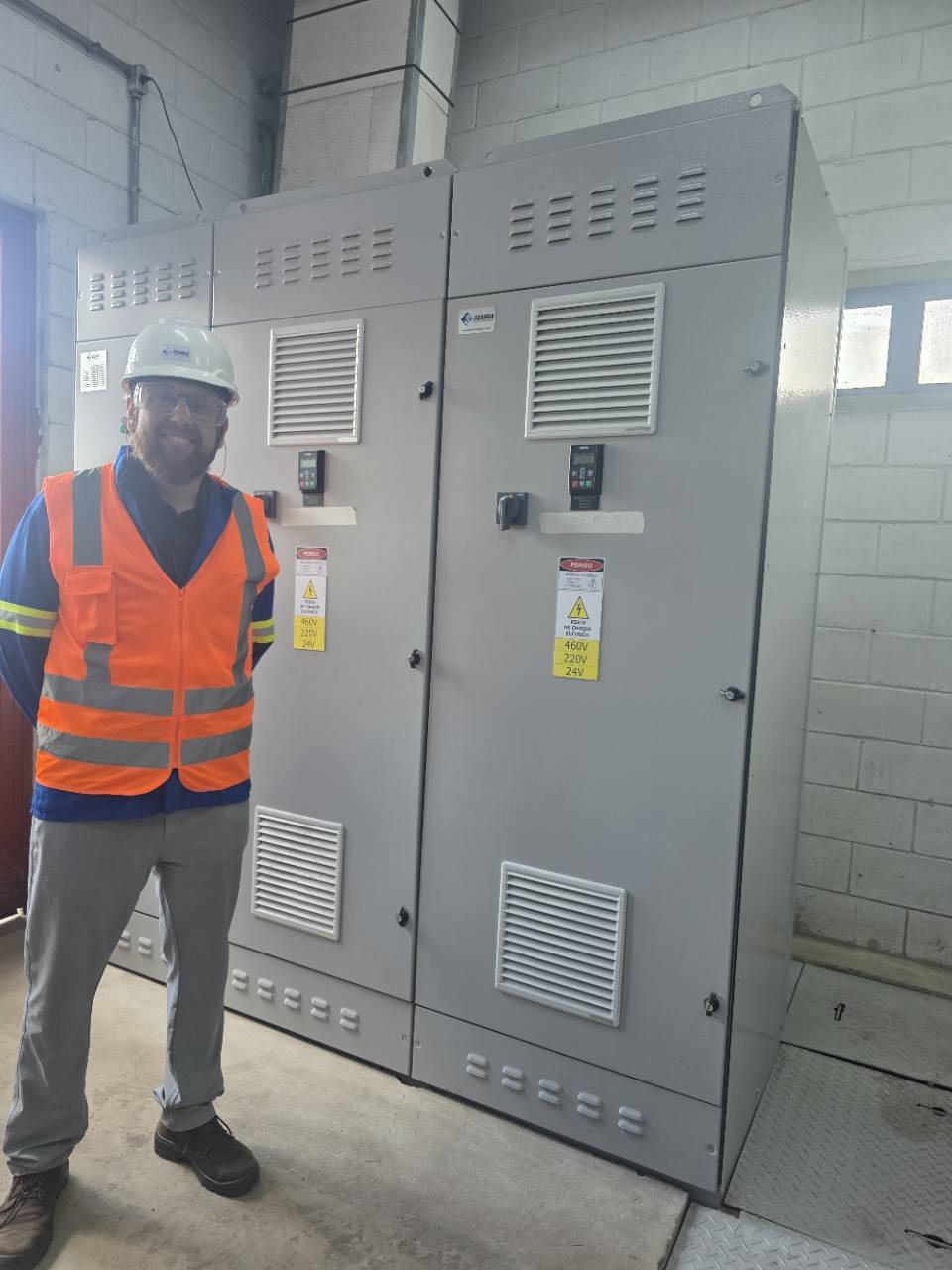

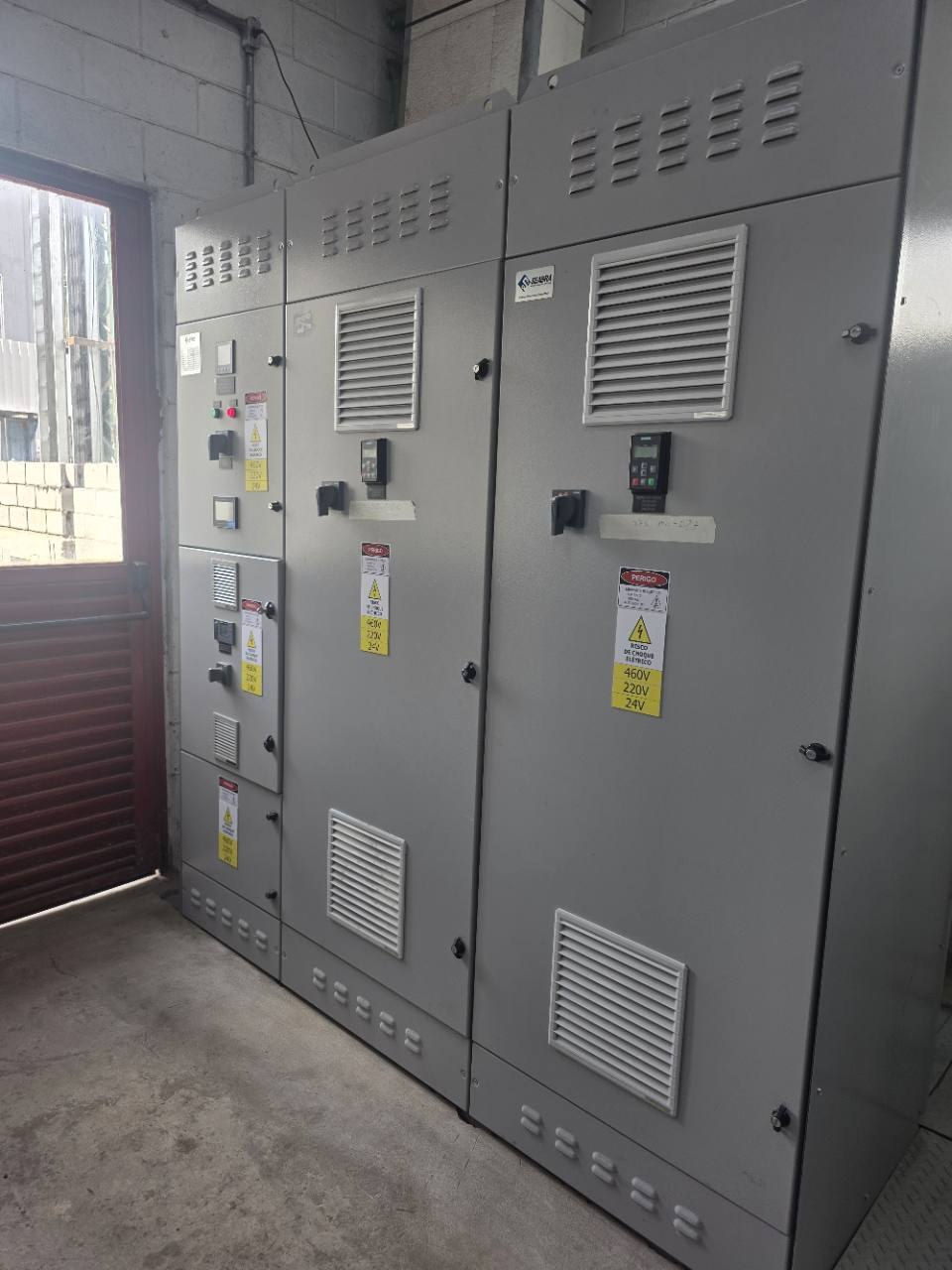

Em campo: comissionamento e startup
Em uma etapa complementar ao fornecimento dos painéis, a Sinobras contratou diretamente a SEABRA para o comissionamento e o startup dos conjuntos 037-GI-001 e 037-GI-002. O serviço incluiu mobilização técnica, testes do sistema e posta em marcha na planta de Marabá (PA). A documentação de medição registra a entrega desse escopo em abril de 2026.
Da engenharia ao startup
Levantamento das cargas, requisitos elétricos, interfaces e condições da sala elétrica.
Diagramas, listas, dimensionamentos e estudo térmico individual para cada painel.
Instalação organizada dos acionamentos, proteções, instrumentos e componentes de rede.
Energização para verificação funcional e emissão dos desenhos finais as-built.
Painéis concluídos e disponibilizados para a etapa seguinte do Revamp LC.
Em escopo complementar, mobilização técnica, testes do sistema e posta em marcha dos painéis na planta da Sinobras.
Capacidade demonstrada
O projeto evidencia a capacidade da SEABRA de transformar requisitos de uma operação siderúrgica em painéis industriais documentados, testáveis e integráveis. A arquitetura adotada favorece controle dos motores, padronização dos acionamentos, proteção elétrica e comunicação em rede — benefícios técnicos da solução, sem atribuir indicadores produtivos que não tenham sido medidos.
