Case de sucesso · Cimento · Currais Novos (RN)
Automação da moagem de cimento integrada à infraestrutura elétrica da planta
A SEABRA desenvolveu a engenharia elétrica e a automação da moagem da SRM, conectando painéis PLC e CCM ao processo industrial e à infraestrutura da subestação de 69/6,6 kV.
O desafio

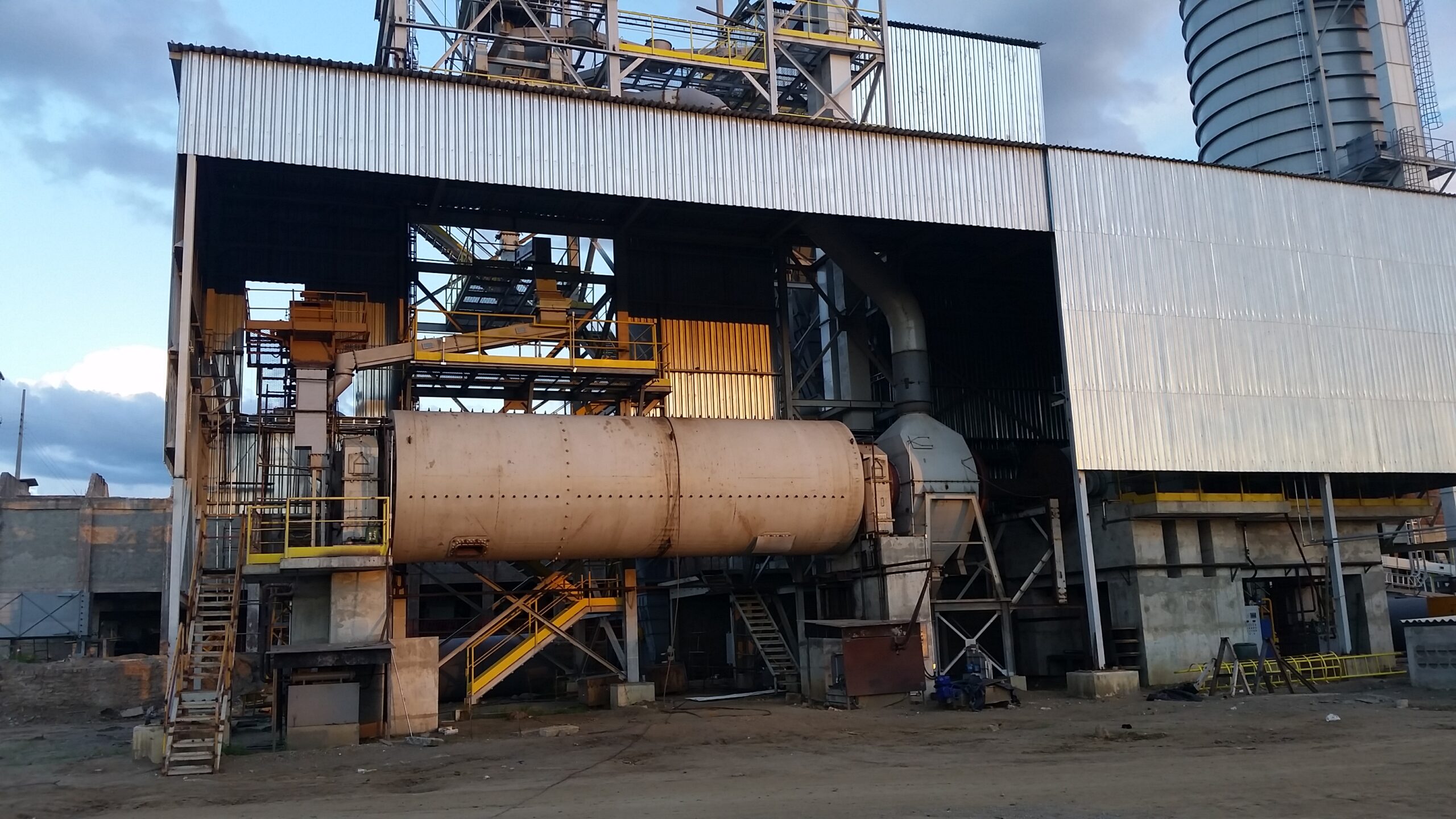

Uma linha de moagem de cimento reúne motores, transportadores, elevadores, filtros, separador, balanças, unidades hidráulicas e sistemas auxiliares. Para operar esse conjunto com segurança e previsibilidade, a engenharia precisa organizar comandos, intertravamentos, sinais de campo e distribuição elétrica em uma arquitetura única.
O projeto da SRM exigiu compatibilizar a automação da moagem com os centros de controle de motores e com a alimentação elétrica da planta, mantendo rastreabilidade de cada equipamento e das interfaces entre processo, painéis e subestação.
Engenharia elétrica e automação da moagem
Painel de automação
- Controlador Eaton XC201;
- remotas de entradas e saídas Eaton XNE em rede CANopen;
- sinais digitais e analógicos distribuídos pelo processo;
- interfaces de comando, proteção e supervisão dos equipamentos.
CCM e acionamentos
- Centros de controle de motores em 440 V, trifásico, 60 Hz;
- integração de inversores de frequência e soft starters;
- interfaces para moagem, separação, elevação, filtragem e dosagem;
- documentação elétrica organizada por equipamento e função.
Da baixa tensão à interface com a subestação

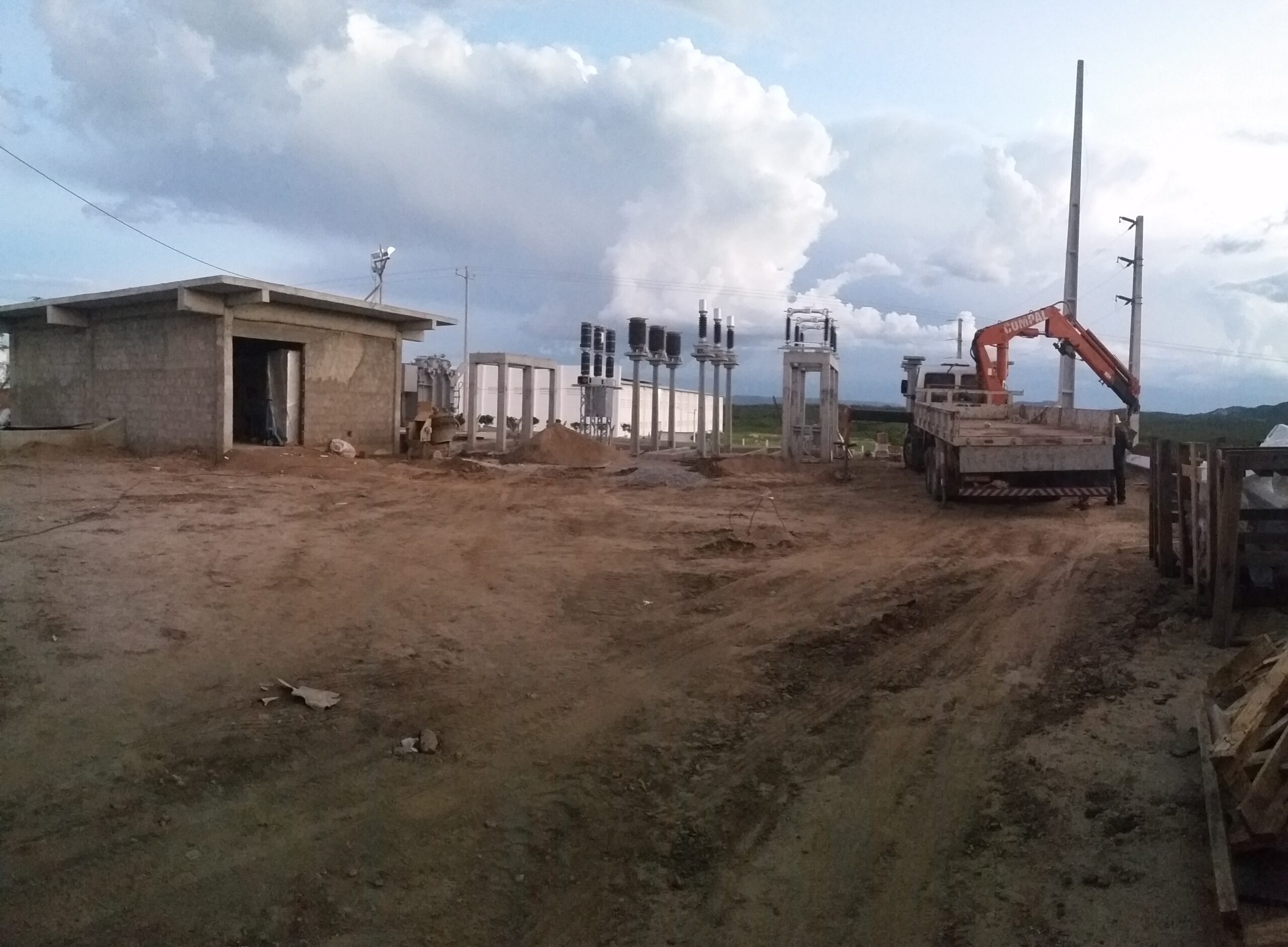

A documentação do projeto relaciona a automação e os painéis da moagem à infraestrutura elétrica da subestação 69/6,6 kV, com transformador de 6/7,5 MVA. Essa visão integrada reduz lacunas entre disciplinas e facilita a verificação das interfaces que alimentam os equipamentos do processo.
O que este projeto demonstra
- Capacidade de integrar automação, painéis e distribuição elétrica em processo contínuo;
- engenharia aplicada a grande número de cargas e equipamentos auxiliares;
- domínio de PLC, redes de I/O, acionamentos e centros de controle de motores;
- documentação técnica orientada à implantação, testes e manutenção industrial.

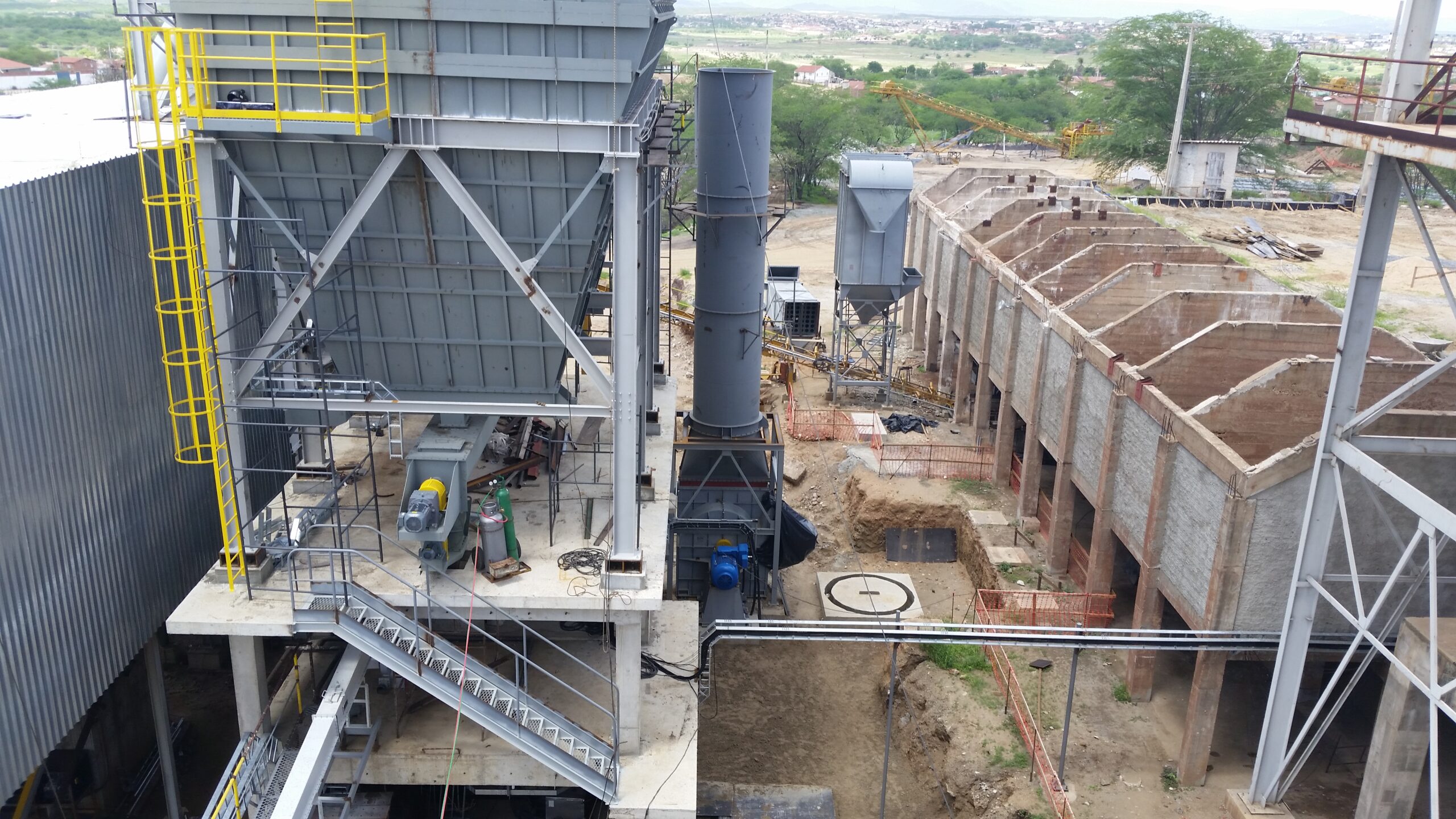

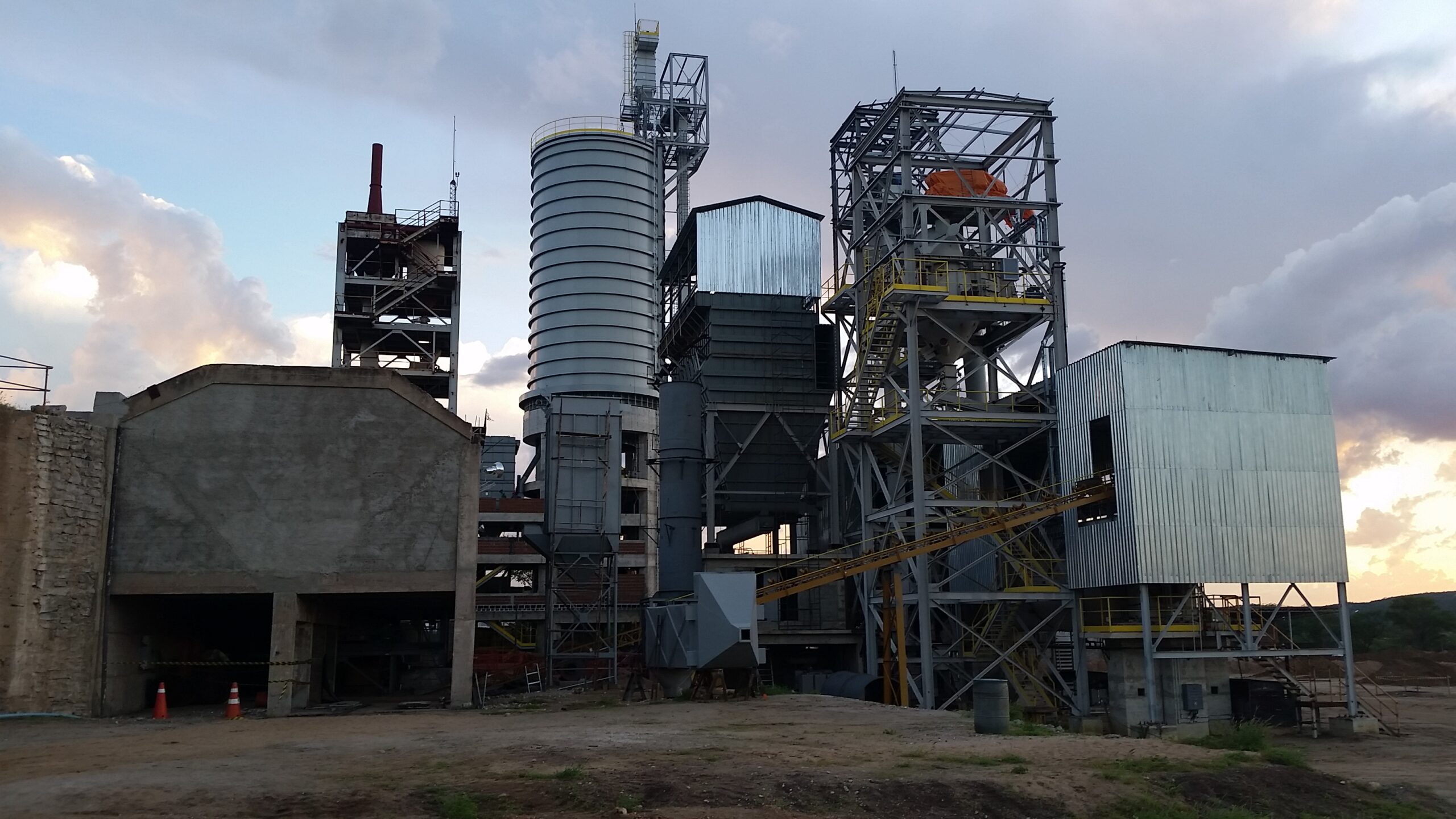

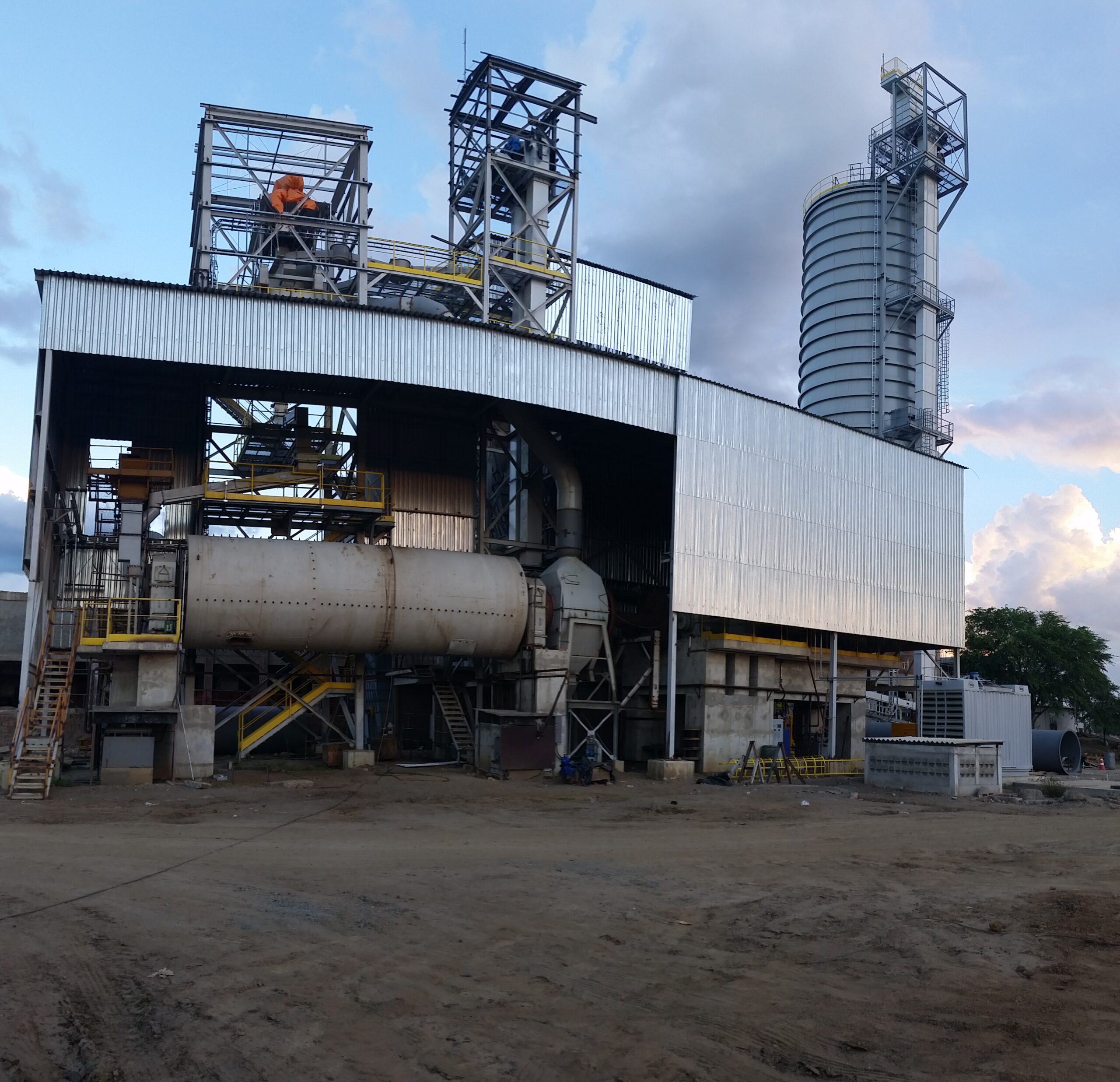

Os dados técnicos desta página foram conferidos em desenhos de PLC, CCM, QGBT e documentação da subestação. As imagens pertencem ao acervo do projeto e mostram a planta, a moagem e a subestação durante sua implantação.
