Terra Norte — automação dos Altos-Fornos 1 e 2
Modernização da automação dos dois altos-fornos, com diagnóstico da planta, novo painel de controle para o AF2, evolução dos softwares, supervisão gerencial, comissionamento, start-up e treinamento.
diagnóstico e evolução coordenada do AF1 e AF2
projeto, montagem e integração ao CCM
supervisão, históricos e relatórios
O desafio
Elevar o nível de automação dos Altos-Fornos 1 e 2, corrigindo limitações que impediam o funcionamento automático do carregamento e criando uma base comum de operação e gestão. A engenharia precisou considerar equipamentos elétricos e mecânicos, painéis existentes, softwares legados e a implantação de um novo sistema para o AF2.
Solução para cada alto-forno
Alto-Forno 1
- diagnóstico dos equipamentos e das condições que afetavam a automação;
- melhorias e ajustes no software do PLC existente;
- evolução do sistema supervisório;
- implantação de relatórios gerenciais;
- comissionamento, start-up e operação assistida.
Alto-Forno 2
- projeto e montagem do painel de automação;
- integração do PLC com o CCM e os equipamentos da planta;
- desenvolvimento do software de controle automático;
- novo sistema supervisório com históricos e relatórios;
- comissionamento, start-up e operação assistida.
Diagnóstico orientado à disponibilidade
Antes da implantação, a equipe avaliou as anomalias elétricas e mecânicas que influenciavam a automação. Essa etapa permitiu separar limitações de campo de questões de software, organizar prioridades e reduzir o risco durante os testes de sequência e a entrada em operação.

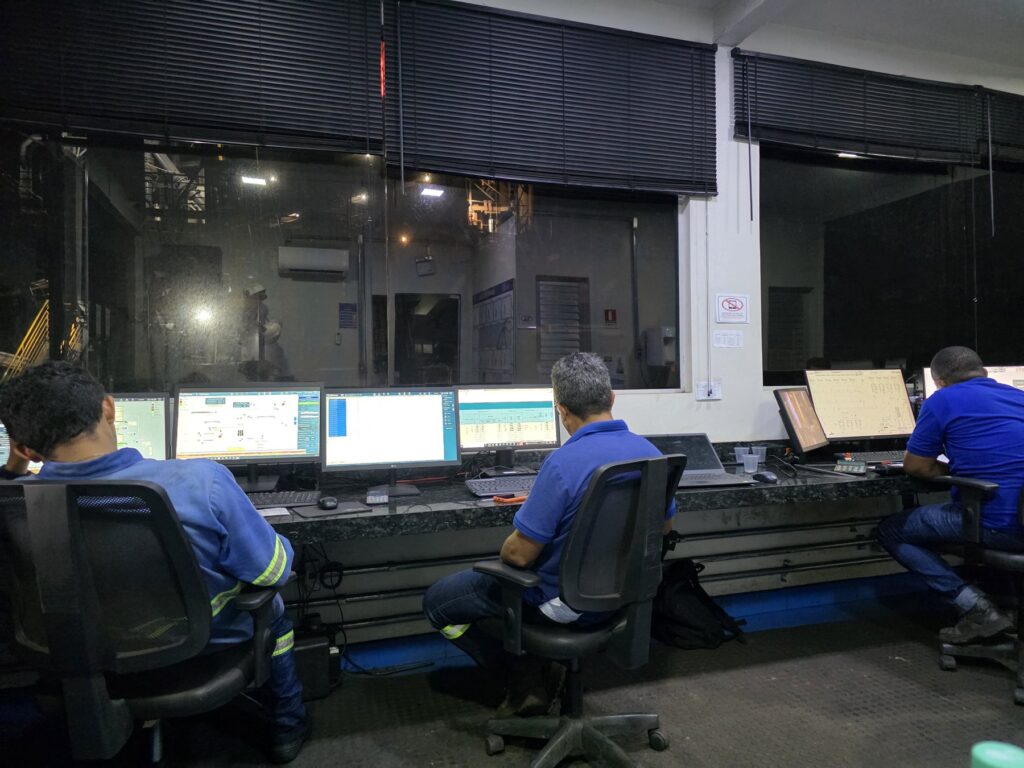

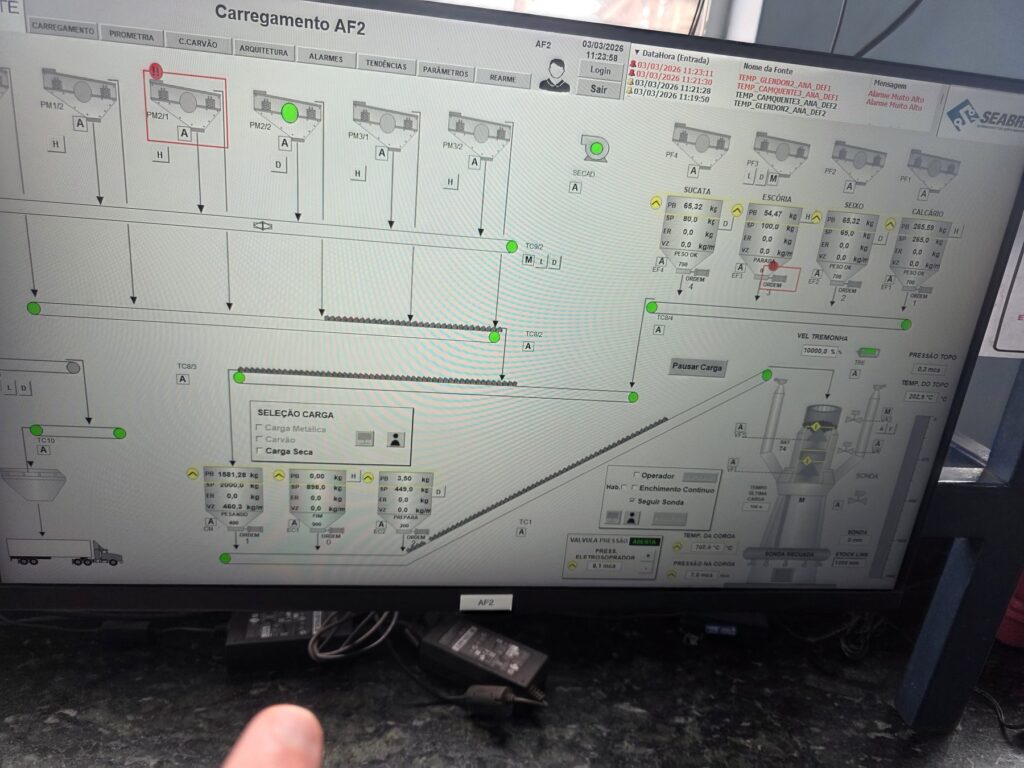

Software, supervisão e relatórios
Os softwares de PLC foram estruturados para conduzir os equipamentos em modo automático, com permissivos, intertravamentos e diagnóstico. O supervisório foi preparado para facilitar a operação, registrar variáveis em histórico, apresentar tendências e produzir relatórios para a gestão dos dois altos-fornos.
Documentação e capacitação
O acervo técnico inclui projeto do painel do AF2, interligações, listas, memoriais e versões dos softwares de PLC e supervisório. A entrega também contemplou manual de operação e treinamento das equipes de operação e manutenção.
Conheça ainda nossas soluções de automação para siderurgia, integração de sistemas de automação e sistemas supervisórios industriais.
Quer automatizar ou modernizar o carregamento de um alto-forno?
A SEABRA combina diagnóstico, engenharia elétrica, software, painéis e implantação para transformar o processo em uma solução operacional integrada.
Registros do projeto
