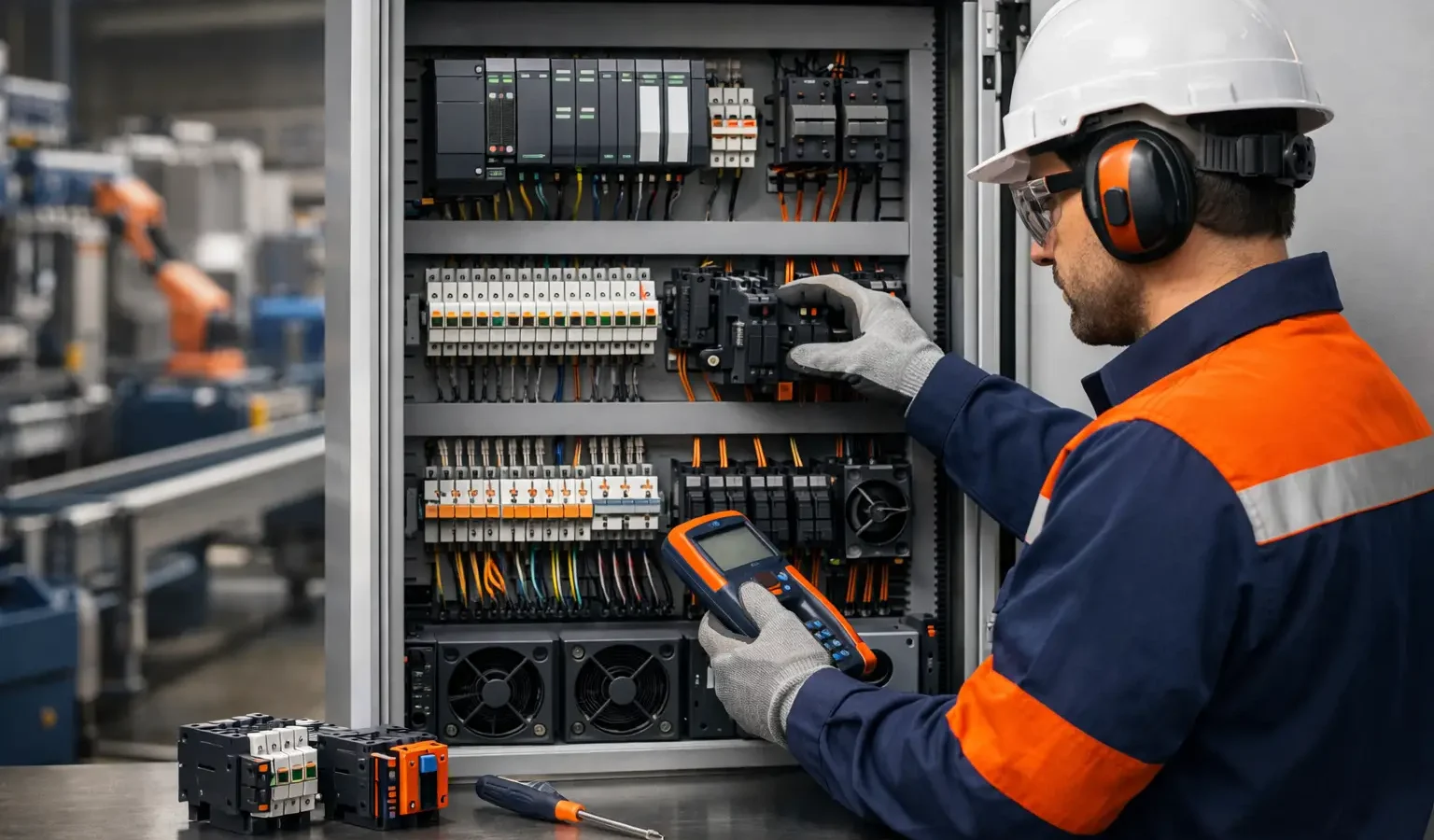

Uma falha em um disjuntor, contator, fonte ou relé pode interromper uma linha inteira, mas a troca de componentes de painel elétrico industrial não deve ser tratada como uma reposição isolada. Em plantas com processos críticos, cada item substituído integra uma arquitetura elétrica e de controle que precisa preservar seletividade, capacidade de interrupção, desempenho térmico, segurança e continuidade operacional.
O ponto decisivo é entender a causa da falha antes de definir a peça. Trocar um componente com desgaste aparente sem investigar o contexto pode apenas adiar uma nova parada. Sobrecarga, aquecimento, conexões degradadas, curto-circuito, ambiente agressivo, alteração de carga ou incompatibilidade entre dispositivos são fatores que exigem avaliação técnica antes da intervenção.
Quando a substituição deixa de ser manutenção rotineira
Há situações em que a troca é previsível, como a substituição programada de itens sujeitos a desgaste, a atualização por obsolescência ou a reposição após diagnóstico de falha. Ainda assim, a simples equivalência de corrente ou tensão nominal não basta para definir um componente adequado.
Um disjuntor, por exemplo, deve ser analisado dentro das condições do circuito: corrente de projeto, nível de curto-circuito presumido, coordenação com proteções a montante e a jusante, curva de atuação e características da carga. Em circuitos de motores, a compatibilidade com contatores, relés de sobrecarga, inversores ou partidas eletrônicas também influencia o resultado.
A substituição tende a exigir maior profundidade quando há disparos recorrentes, marcas de aquecimento, perda de comunicação, alterações recentes no processo, dificuldade de encontrar sobressalentes ou intervenções sucessivas no mesmo painel. Esses sinais podem indicar que o problema está no dimensionamento, na condição da instalação ou na estratégia de manutenção, e não somente no item que parou de operar.
Também é necessário considerar a idade do sistema. Em painéis legados, a indisponibilidade de peças pode levar à adaptação apressada de dispositivos com dimensões, conexões, interfaces ou requisitos de proteção distintos. Nesses casos, uma modernização parcial bem projetada pode ser mais segura e econômica do que manter soluções improvisadas.
Critérios para a troca de componentes de painel elétrico industrial
A decisão técnica começa pela identificação precisa do componente, sua função e seu histórico de operação. Código do fabricante, diagramas elétricos atualizados, registros de falhas, condições ambientais e dados da carga ajudam a separar uma falha pontual de uma condição sistêmica.
A equivalência funcional precisa ser comprovada, não presumida. Para componentes de potência, isso inclui dados elétricos, capacidade de interrupção, categoria de utilização, coordenação, grau de proteção e comportamento frente à carga. Para automação, devem ser avaliados protocolo de comunicação, tipo de sinal, alimentação, endereçamento, compatibilidade com CLP, IHM e sistema supervisório, além de eventuais impactos no programa de controle.
O espaço físico e a dissipação térmica são outro ponto frequentemente subestimado. A inclusão de uma fonte maior, inversor, relé de interface ou dispositivo de proteção pode modificar a distribuição interna de calor. Se a ventilação, o grau de proteção do invólucro e o arranjo dos componentes não forem revistos, a troca pode introduzir uma nova fonte de falha prematura.
A documentação é parte da entrega técnica. Diagramas unifilares e multifilares, lista de materiais, identificação de bornes, ajustes de proteção e registros de testes precisam refletir a condição final do painel. Sem isso, a manutenção futura fica dependente de conhecimento informal e aumenta a exposição da operação a erros de diagnóstico.
Segurança e planejamento da intervenção
A intervenção em painel elétrico requer procedimentos compatíveis com os riscos identificados e profissionais legalmente habilitados, qualificados e autorizados conforme aplicável. A NR10 estabelece requisitos mínimos voltados à segurança em instalações e serviços com eletricidade, mas sua aplicação prática depende das características da instalação, da atividade e das medidas de controle definidas no planejamento.
Antes da parada, convém estabelecer a janela de intervenção, os bloqueios necessários, a interface com produção, utilidades e manutenção mecânica, além do plano de contingência. Em operações contínuas, uma troca aparentemente simples pode afetar bombas de processo, exaustão, transportadores, dosagem, sistemas de segurança ou comunicação com a supervisão.
O planejamento também evita um problema comum: retirar o componente e descobrir, durante a execução, que são necessários adaptadores, alterações em trilhos, barramentos, fiação, conectores, programação ou ajustes de proteção. A vistoria prévia reduz incertezas, permite mobilizar os recursos adequados e torna a parada mais controlada.
Falhas recorrentes que exigem investigação
Contatores com desgaste acelerado podem estar associados a manobras acima da categoria prevista, subtensão na bobina, número excessivo de partidas ou picos de corrente. Relés térmicos que atuam repetidamente podem indicar sobrecarga real, desequilíbrio entre fases, ventilação insuficiente do motor ou parametrização inadequada. Substituir o dispositivo sem verificar a carga pode manter a origem do problema ativa.
Em painéis de automação, a perda intermitente de sinais nem sempre significa defeito no módulo de entrada ou saída. Ruído eletromagnético, aterramento inadequado, cabos danificados, falhas de comunicação e fontes com tensão instável também merecem análise. A rastreabilidade do defeito é especialmente relevante quando o processo possui intertravamentos e sequências que dependem da confiabilidade dos sinais de campo.
Aquecimento em conexões, bornes e barramentos exige atenção imediata. Pode estar relacionado a torque inadequado, oxidação, vibração, mau contato, condutor subdimensionado ou aumento de demanda após uma expansão da planta. A substituição de um borne ou disjuntor afetado deve vir acompanhada da avaliação dos demais pontos do circuito e da verificação das condições que favoreceram o aquecimento.
Troca pontual, retrofit parcial ou modernização?
A melhor alternativa depende do risco operacional, da disponibilidade de peças, do estado geral do painel e do horizonte de produção. A troca pontual costuma ser adequada quando a arquitetura permanece tecnicamente válida, há sobressalentes confiáveis e o diagnóstico confirma uma falha localizada.
O retrofit parcial se torna indicado quando grupos de componentes estão obsoletos, há limitações de segurança, dificuldade de manutenção ou necessidade de integrar novas funções de controle. Essa abordagem pode incluir atualização de proteções, fontes, relés, acionamentos, CLPs, IHMs ou redes industriais, preservando partes do painel que ainda atendem ao processo.
Já a modernização mais ampla deve ser considerada quando a condição do conjunto compromete disponibilidade, segurança ou expansão futura. Não se trata de trocar tudo por princípio. Trata-se de comparar o custo e o risco de intervenções recorrentes com uma solução de engenharia que reorganize a arquitetura, documente o sistema e permita manutenção previsível.
Em qualquer cenário, testes funcionais e validações após a intervenção são indispensáveis. A equipe deve confirmar o funcionamento da alimentação, comandos, proteções, sinais, comunicação e intertravamentos envolvidos no escopo. Quando a alteração alcança funções de máquina, a análise também deve considerar os requisitos aplicáveis de segurança e a interface com a NR12.
Como reduzir impactos na produção
A confiabilidade não começa no momento da falha. Uma estratégia de sobressalentes críticos, baseada em análise de risco e tempo de reposição, reduz a exposição a paradas prolongadas. Itens com elevada criticidade, ciclo de vida avançado ou fornecimento incerto precisam de tratamento diferente de componentes comuns de estoque.
Manutenção preventiva, inspeção termográfica quando aplicável, reaperto com procedimento técnico, limpeza adequada ao ambiente e acompanhamento de eventos de proteção contribuem para antecipar desvios. O ganho não está apenas em aumentar a vida útil de um item, mas em identificar tendências antes que afetem a produção.
A Seabra Automação Industrial atua na avaliação, retrofit, instalação e comissionamento de painéis elétricos e sistemas de controle, com escopo definido conforme a realidade de cada planta. Em projetos críticos, a engenharia integra diagnóstico, planejamento de parada, adequação documental, execução em campo e testes para reduzir incertezas na intervenção.
Se há falhas repetitivas, obsolescência ou necessidade de substituir componentes sem comprometer a operação, solicite um diagnóstico técnico ou orçamento pelo WhatsApp. Uma avaliação estruturada permite definir o escopo adequado antes que uma falha pontual se transforme em uma parada de maior impacto.
